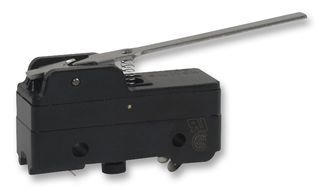

BZ-RW80X图片1

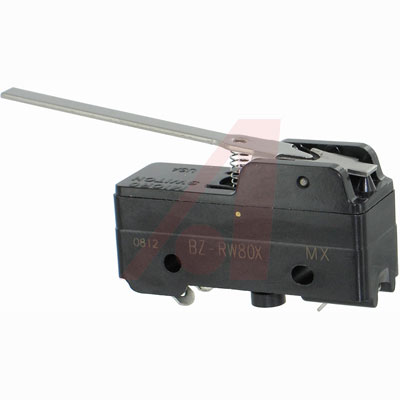

BZ-RW80X图片2

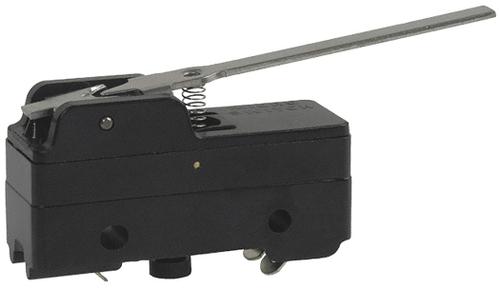

BZ-RW80X图片3

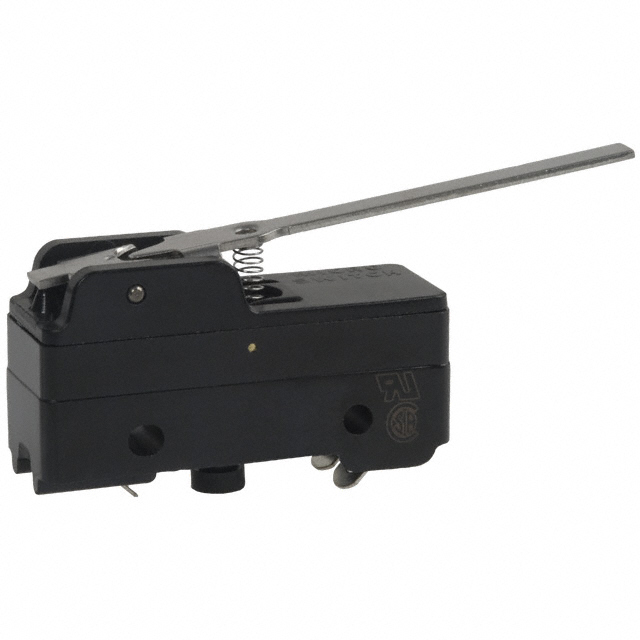

BZ-RW80X图片4

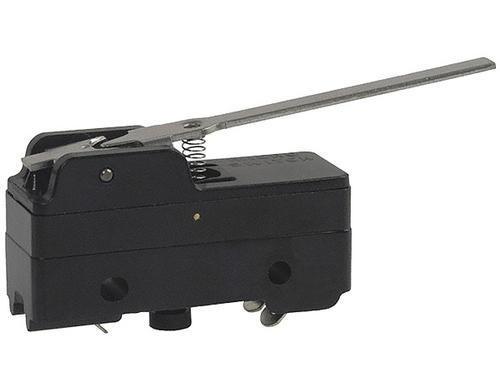

BZ-RW80X图片5
BZ-RW80X图片6
BZ-RW80X图片7
BZ-RW80X图片8
BZ-RW80X图片9
BZ-RW80X概述

MICRO SWITCH™ Premium Large Basic Switches: BZ Series, Single Pole Double Throw SPDT, 15A 125/250VAC, ENEC 16A 250VAC, 7,11mm [0.28in] Diameter Hardened Steel Additional Overtravel Plunger, Solder Termination, Mounting Holes will Accept Pins or Screws, UL, CE, CSA, ENEC

Straight Lever Standard Basic Switches

BZ/BA Series Standard Basic Switches are used for simple or precision on/off application needs. DT Series Standard Basic Switches consist of two independent single-pole double throw circuits in one housing actuated by one actuator. The terminals are separated by a non-conductive shield to reduce shorting.

** Specifications**

* Operating Force as Low as 4 Oz.

* Sensitive Differential Travel as Low as 0.0002"

* Power Load Switching Capabilities Up to 25 A

* Motor Load Capability Up to 2 HP @ 250 VAC

** Features**

* Momentary or Maintained Contact Options

* Variety of Actuating Options

* Optional Sealed Plungers

* UL Recognized, CSA Certified 25 Amp Version

* CE and ENEC Except 25 Amp Version

BZ-RW80X中文资料参数规格
技术参数

额定电压DC 125 V

接触器类型 Straight Lever

额定电压AC 125 V

额定电流 15 A

触点类型 SPDT

触点额定电流 15.0 A

额定电流Max 15 A

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 125 VAC

封装参数

安装方式 Chassis, Solder Lug

外形尺寸

长度 76.25 mm

宽度 17.5 mm

物理参数

触点材质 Fine Silver

材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536509055

数据手册

在线购买BZ-RW80X
型号: BZ-RW80X
描述:MICRO SWITCH™ Premium Large Basic Switches: BZ Series, Single Pole Double Throw SPDT, 15A 125/250VAC, ENEC 16A 250VAC, 7,11mm [0.28in] Diameter Hardened Steel Additional Overtravel Plunger, Solder Termination, Mounting Holes will Accept Pins or Screws, UL, CE, CSA, ENEC
