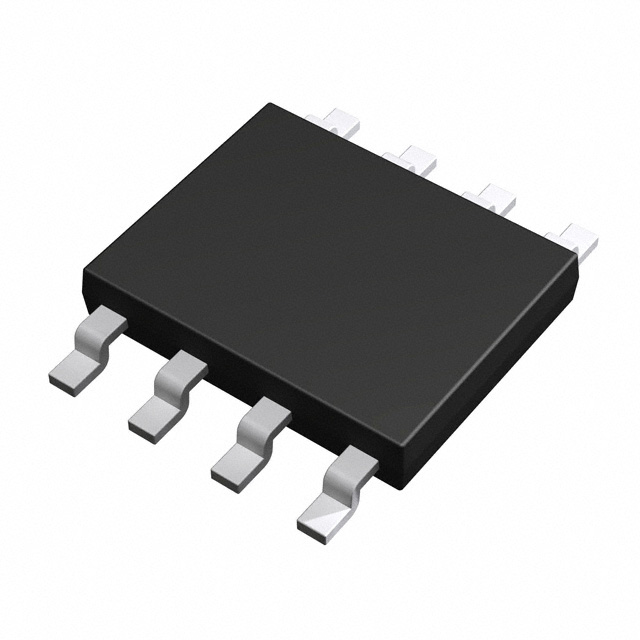

BH3547F-E2图片1
BH3547F-E2图片2
BH3547F-E2图片3
BH3547F-E2图片4
BH3547F-E2图片5
BH3547F-E2图片6
BH3547F-E2图片7
BH3547F-E2图片8
BH3547F-E2图片9
BH3547F-E2图片10
BH3547F-E2图片11
BH3547F-E2概述

标准的耳机放大器 Standard Headphone Amplifiers

Description

BH3544F, BH3547F, BH3548F are headphone amplifiers suitable for portable products. BH3544F, BH3547F, BH3548F has a fixed gain of 6 dB. External resistors for gain setting are not needed. Package of BH3544F, BH3547F, BH3548F is pin-to-pin compatible SOP8, enable to replace each other easily.

Features

 1  Built-in mute function for preventing pop noise when power supply turns on/off

 2  Built-in thermal shutdown function

 3  BH3544F, BH3547F, BH3548F are pin-to-pin compatible

 4  SOP8 small package

Applications

TV, Desktop PC, Notebook PC, Camcorder and other equipment having headphone output

BH3547F-E2中文资料参数规格
技术参数

电路数 1

通道数 2

耗散功率 0.55 W

输出功率 77 mW

增益 6 dB

工作温度Max 75 ℃

工作温度Min -25 ℃

耗散功率Max 550 mW

电源电压 4.5V ~ 6.5V

电源电压Max 6.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOP-8

外形尺寸

宽度 4.4 mm

封装 SOP-8

物理参数

工作温度 -25℃ ~ 75℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

香港进出口证 NLR

数据手册

BH3547F-E2引脚图与封装图

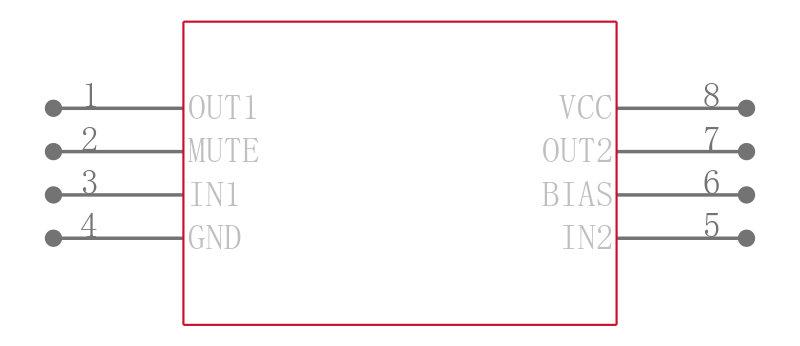

BH3547F-E2引脚图
BH3547F-E2封装图
BH3547F-E2封装焊盘图
