BAV70T116

BAV70T116图片1
BAV70T116图片2
BAV70T116图片3
BAV70T116图片4
BAV70T116图片5
BAV70T116图片6
BAV70T116图片7
BAV70T116图片8
BAV70T116概述

70V,0.215A共阴双开关二极管

阵列 1 对共阴极 标准 215mA 表面贴装型 TO-236-3,SC-59,SOT-23-3


得捷:
DIODE ARRAY GP 70V 215MA SSD3


贸泽:
Diodes - General Purpose, Power, Switching SWITCH HI SPEED


安富利:
Diode Switching 75V 0.45A 3-Pin SSD T/R


富昌:
BAV70 Series 75 V 450 mA Surface Mount Ultra High-Speed Switching Diode-SOT-23


Chip1Stop:
Diode Switching 75V 0.45A 3-Pin SSD T/R


力源芯城:
70V,0.215A共阴双开关二极管


Win Source:
DIODE ARRAY GP 70V 215MA SSD3


BAV70T116中文资料参数规格
技术参数

额定电压DC 70.0 V

额定电流 215 mA

电容 1.50 pF

正向电压 1.25V @150mA

耗散功率 300 mW

反向恢复时间 4 ns

正向电流 0.45 A

正向电压Max 1.25V @150mA

工作温度Max 150 ℃

工作温度Min 55 ℃

工作结温 150℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.3 mm

高度 0.95 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

BAV70T116引脚图与封装图

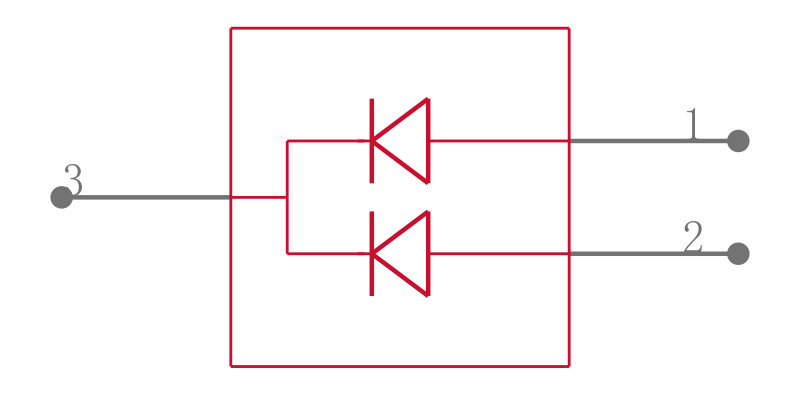

BAV70T116引脚图

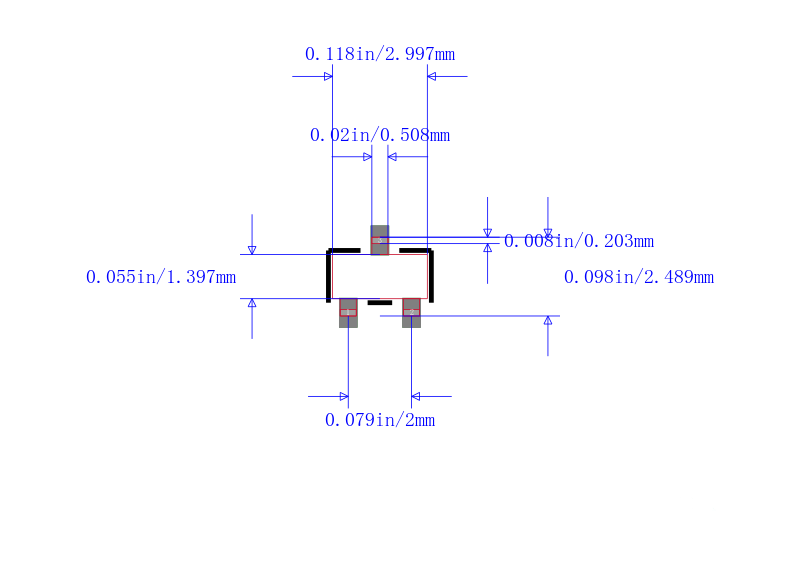

BAV70T116封装图

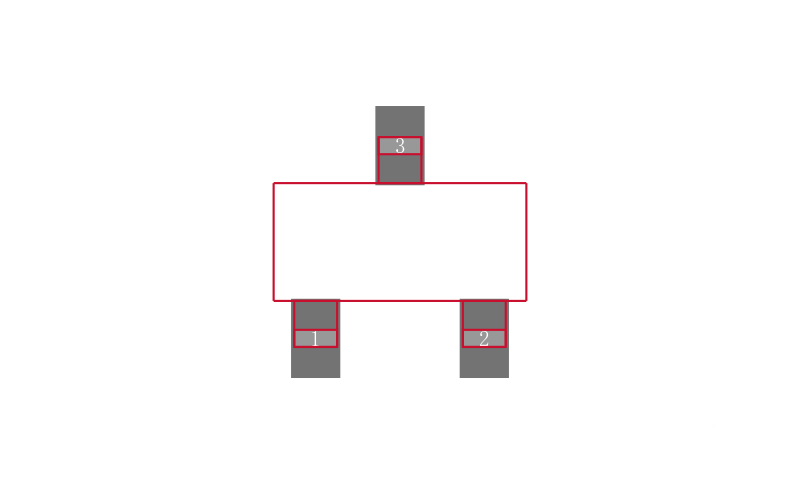

BAV70T116封装焊盘图
在线购买BAV70T116
型号: BAV70T116
制造商: ROHM Semiconductor 罗姆半导体
描述:70V,0.215A共阴双开关二极管
替代型号BAV70T116
型号/品牌 代替类型 替代型号对比

BAV70T116

ROHM Semiconductor 罗姆半导体

当前型号

当前型号

BAV70LT1G

安森美

功能相似

BAV70T116和BAV70LT1G的区别

BAV70TT1G

安森美

功能相似

BAV70T116和BAV70TT1G的区别

BAV70LT3G

安森美

功能相似

BAV70T116和BAV70LT3G的区别
