B32654A334K

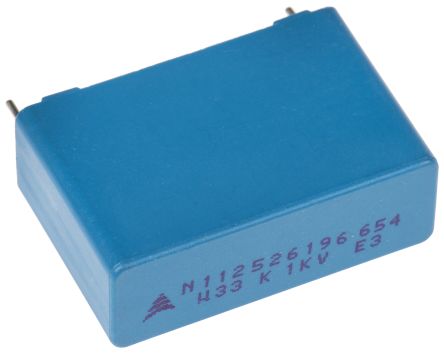

B32654A334K图片1

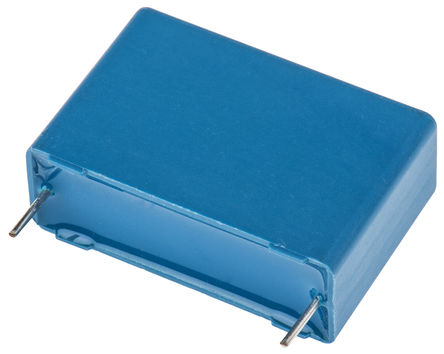

B32654A334K图片2

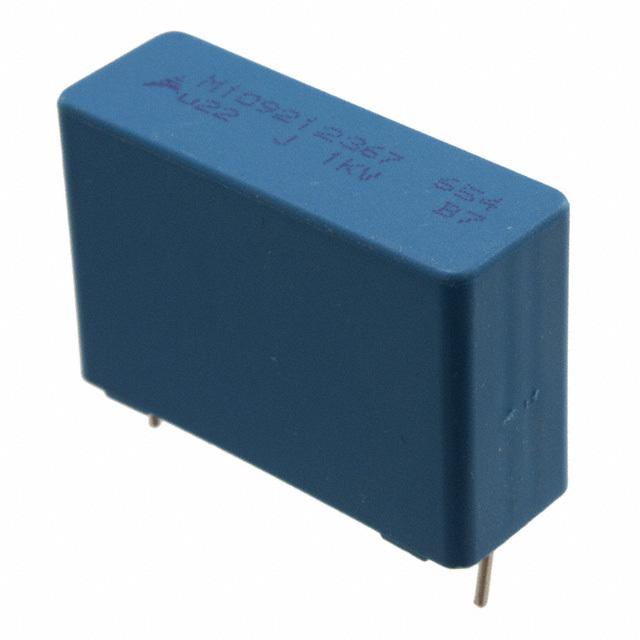

B32654A334K图片3
B32654A334K图片4
B32654A334K图片5
B32654A334K图片6
B32654A334K图片7
B32654A334K概述

B32651...B32656 系列### 结构缠绕电容器技术,带内部系列连接器,其 VR ≥1250V 直流 塑料外壳 UL 94 V-0 环氧树脂密封 ### 特点高脉冲强度 高触点可靠性 小尺寸 ### 典型应用TV S 校正 TV 回扫 电子镇流器电路 Operating Temperature °C | -55 to +100 ---|--- Insulation Resistance MΩ | 100000 between terminals and case Dissipation Factor @ 1kHz | 0.0005 Life Expectancy | 200000 hours ### 径向 100 ° C环氧树脂密封阻燃塑料封装,符合 UL 94V-0

B32651...B32656 系列

### 结构

缠绕器技术,带内部系列连接器,其 VR ≥1250V 直流

塑料外壳 UL 94 V-0

环氧树脂密封

### 特点

高脉冲强度

高触点可靠性

小尺寸

### 典型应用

TV S 校正

TV 回扫

电子镇流器电路

### 径向 100 ° C

环氧树脂密封阻燃塑料封装,符合 UL 94V-0


欧时:
EPCOS B32653 系列 330nF 聚丙烯电容器 PP B32654A334K, ±10%, 1 kV 直流、250 V 交流, 通孔


艾睿:
Cap Film 0.33uF 1000V PP 10% 31.5 X 11 X 21mm Radial 27.5mm 100°C Bulk


Allied Electronics:
Epcos B32653 330nF Polypropylene Film Cap 1000V dc; 250V ac +/-10%; Through Hole


B32654A334K中文资料参数规格
技术参数

额定电压DC 1000 V

额定电压AC 250 V

电容 330 nF

容差 ±10 %

工作温度Max 100 ℃

工作温度Min -55 ℃

额定电压 1000 VDC

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, Box

引脚间距 27.5 mm

外形尺寸

长度 31.5 mm

宽度 11 mm

高度 21 mm

封装 Radial, Box

引脚间距 27.5 mm

物理参数

工作温度 -55℃ ~ 100℃

其他

包装方式 Bulk

制造应用 DV/DT, DC 滤波;高脉冲, DC Link

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买B32654A334K
型号: B32654A334K
制造商: Epcos 爱普科斯
描述:B32651...B32656 系列 ### 结构 缠绕电容器技术,带内部系列连接器,其 VR ≥1250V 直流 塑料外壳 UL 94 V-0 环氧树脂密封 ### 特点 高脉冲强度 高触点可靠性 小尺寸 ### 典型应用 TV S 校正 TV 回扫 电子镇流器电路 Operating Temperature °C | -55 to +100 ---|--- Insulation Resistance MΩ | 100000 between terminals and case Dissipation Factor @ 1kHz | 0.0005 Life Expectancy | 200000 hours ### 径向 100 ° C 环氧树脂密封阻燃塑料封装,符合 UL 94V-0
替代型号B32654A334K
型号/品牌 代替类型 替代型号对比

B32654A334K

Epcos 爱普科斯

当前型号

当前型号

B32654A334K189

爱普科斯

完全替代

B32654A334K和B32654A334K189的区别
