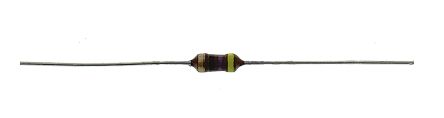

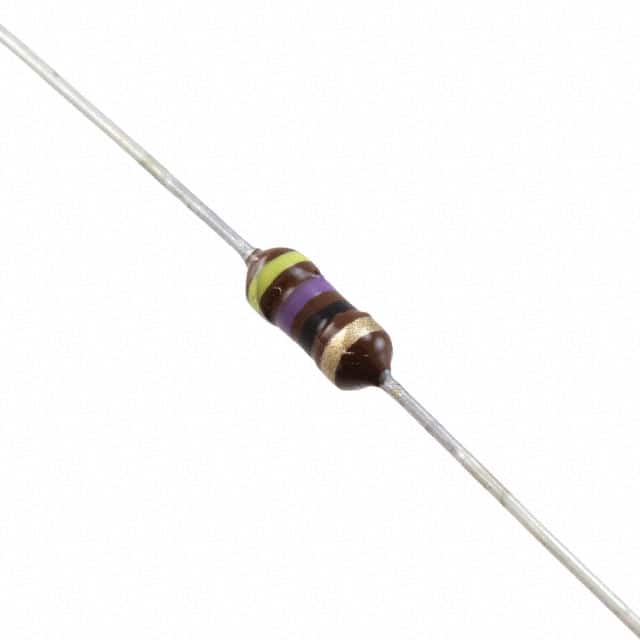

B78108S1473J000

Epcos B78108S BC 系列轴向电感器由带有耐火涂漆的漆包铜线绕组的大型铁氧体磁鼓芯组成 适合于射频阻塞与过滤、退耦和干扰抑制、天线系统、节能灯和汽车电子 LBC 类型也适合于电信（16 kHz 阻塞过滤器） 电感值由颜色带表示，符合 IEC 62 μH LR 测量频率 | 1MHz L≤10μH 100kHz 10μH L≤4.7mH 10kHzL>4.7mH ---|--- 额定电流 IR | 最大可允许， 参考 TA40°C 电感降低 | R，处于 TA20°C） 直流电阻抗 Rmax | 当 TA=20°C 时测量 IEC 气候类别 | 55/125/56 可焊接性 | >90% 润湿 235°C, 2s 焊接热阻 | 260°C, 10s 引线抗张强度 | >20N（Ua 测试，IEC 68-2-21） 引线尺寸（mm） | 长度 27，直径 0.63 主体尺寸（mm） | 长度 9.2，直径 4 工作温度范围 | -55°C → +125°C ### Epcos 引线型电感器（扼流圈）

B78108S BC 系列轴向器

由带有耐火涂漆的漆包铜线绕组的大型铁氧体磁鼓芯组成

适合于射频阻塞与过滤、退耦和干扰抑制、天线系统、节能灯和汽车电子

LBC 类型也适合于电信（16 kHz 阻塞过滤器）

电感值由颜色带表示，符合 IEC 62 μH

LR 测量频率

| 1MHz L≤10μH

100kHz 10μH L≤4.7mH

10kHzL>4.7mH

---|---

额定电流 IR

| 最大可允许，

参考 TA40°C

电感降低 | <10%（在 IR，处于 TA20°C）

直流电阻抗 Rmax | 当 TA=20°C 时测量

IEC 气候类别 | 55/125/56

可焊接性 | >90% 润湿 235°C, 2s

焊接热阻 | 260°C, 10s

引线抗张强度 | >20N（Ua 测试，IEC 68-2-21）

引线尺寸（mm） | 长度 27，直径 0.63

主体尺寸（mm） | 长度 9.2，直径 4

工作温度范围 | -55°C → +125°C
