B82144A2104J000

EPCOS  B82144A2104J000  轴向引线高频电感器, B82144A LBC系列, 100 µH, ± 5%, 0.7 ohm, 600 mA, 3.5 MHz

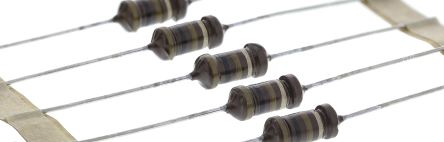

B82144A LBC 系列轴向器

Epcos B82144A LBC 系列射频扼流圈连接器适用于电信（12 或 16 kHz 阻塞滤波器）、汽车电子、节能灯和娱乐电子产品。 它们也可用于射频阻塞和滤波、去耦和干扰抑制。 这些电感器包括大型铁氧体磁鼓芯，带漆包铜线绕组和阻燃漆涂层。

高额定电流

适合波焊

超宽电感范围

接线端子电镀镍和纯锡

电感值由色带指表示，符合 IEC 62 μH 标准

LR 测量频率

| 1MHz L≤10μH

100kHz 10μH L≤4.7mH

10kHzL>4.7mH

---|---

额定电流 IR

| 最大可允许，

参考 TA40°C

电感降低 | <10%（在 IR，处于 TA20°C）

直流电阻抗 Rmax | 当 TA=20°C 时测量

IEC 气候类别 | 55/125/56

可焊接性 | >90% 润湿 235°C, 2s

焊接热阻 | 260°C, 10s

引线抗张强度 | >20N（Ua 测试，IEC 68-2-21）

引线尺寸（mm） | 长度 33，Ø 0.63

主体尺寸（mm） | 长度 12，Ø 5.2

工作温度范围 | -55°C → +125°C
