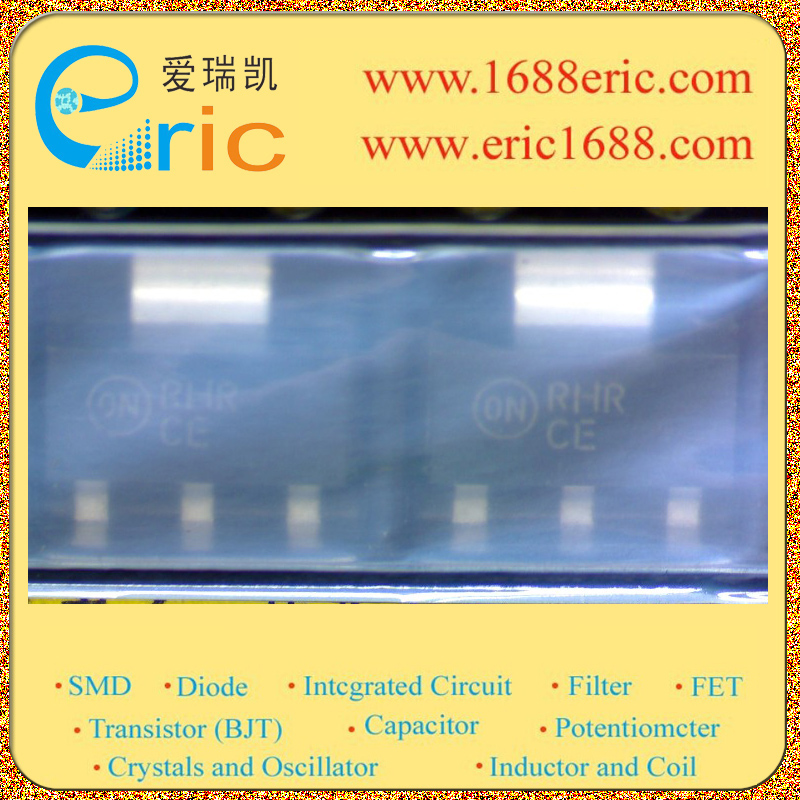

中功率PNP硅高电流晶体管的表面贴装 MEDIUM POWER PNP SILICON HIGH CURRENT TRANSISTOR SURFACE MOUNT
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| −25V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −20V 集电极连续输出电流ICCollector CurrentIC| -1A 截止频率fTTranstion FrequencyfT| 60MHz 直流电流增益hFEDC Current GainhFE| 85~375 管压降VCE(sat)Collector-Emitter SaturationVoltage| −500mV/-0.5V 耗散功率PcPoWer Dissipation| 1.5W Description & Applications| PNP Silicon Epitaxial Transistor Features • High Current: IC = −1.0 A • The SOT−223 Package can be soldered using wave or reflow. • SOT−223 package ensures level mounting, resulting in improved thermal conduction, and allows visual inspection of soldered joints. The formed leads absorb thermal stress during soldering, eliminating the possibility of damage to the die. • NPN Complement is BCP68 • Pb−Free Package is Available 描述与应用| PNP硅外延 特点 •高电流:IC=-1.0 A •SOT-223包装可以使用波或回流焊接。 •SOT-223包装保证水平安装,从而提高热传导,并允许目视检查焊点。所形成的线索在焊接热应力吸收,消除模具损坏的可能性。 •NPN补BCP68 •无铅包装是可用
额定电压DC -20.0 V
额定电流 -1.00 A
极性 PNP
耗散功率 1.5 W
增益频宽积 60 MHz
击穿电压集电极-发射极 20 V
集电极最大允许电流 1A
最小电流放大倍数hFE 85 @500mA, 1V
额定功率Max 1.5 W
工作温度Max 150 ℃
工作温度Min 65 ℃
安装方式 Surface Mount
封装 TO-261-4
长度 6.5 mm
宽度 3.5 mm
高度 1.57 mm
封装 TO-261-4
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Unknown
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
BCP69T1 ON Semiconductor 安森美 | 当前型号 | 当前型号 |
BCP69T1G 安森美 | 功能相似 | BCP69T1和BCP69T1G的区别 |
BCP69,115 安世 | 功能相似 | BCP69T1和BCP69,115的区别 |
BCP69-25,115 安世 | 功能相似 | BCP69T1和BCP69-25,115的区别 |
