BB VIEW_43

ELEMENT14  BB VIEW_43  子板, 4.3英寸液晶屏, 用于BEAGLEBONE

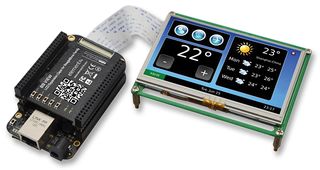

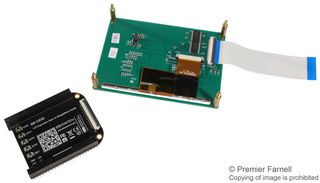

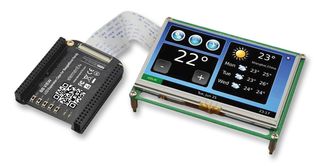

BB-View是一个便携式液晶显示器, 电容性触屏技术用于BeagleBone电路板, 这个信用卡大小的可扩展Linux计算机用来评估德州仪器的Sitara™ AM335x ARM® Cortex™-A8处理器. BB-View设计之初是为了便利使用, 拥有BeagleBone & BeagleBone Black电路板分别出售的扩展输入输出接口, 用户可使用触屏液晶屏显示器, 同时不需要牺牲一个输入输出接口. BB-View适合安装在BeagleBone或BeagleBone Black电路板顶部, 并可通过两个46引脚的连接器连接所有的通用输入输出接口. 它配有5个开关四个用于通用输入输出, 一个用于启动和两个用户定义LED灯.

.

一个24位LCD扩展版, 用于BeagleBone电路板系列.

.

连接BeagleBone和BeagleBone Black电路板工作.

.

4线电阻性触屏液晶屏模块

.

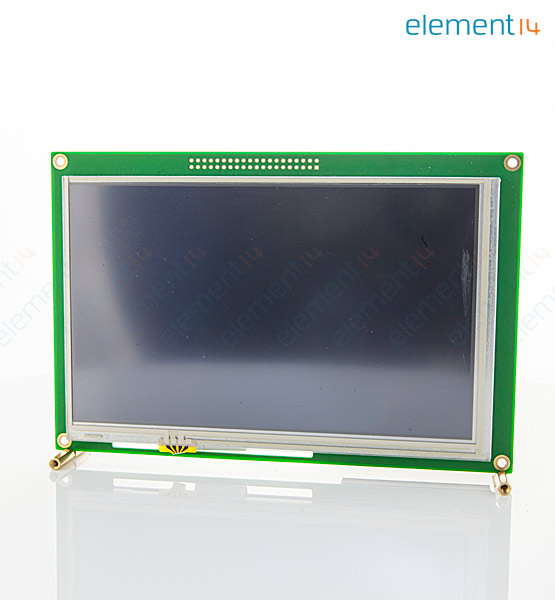

4.3英寸液晶屏: 480x272分辨率

.

Five switches four for GPIOs & one for BOOT

.

可通过两个46引脚连接器完全访问所有通用输入输出接口.

.

直接从BeagleBone电路板供电, 无需额外电源.

.

为预编译的BSP图像提供QT演示, 帮助启动BeagleBone电路板

.

支持TISDK和Angstrom图像

注意: 为了便于直接通过BeagleBone或BeagleBone Black电路板为液晶屏模块供电, 请使用直流电源适配器而不是USB供电为BeagleBone或BeagleBone Black电路板供电.
