BCS-108-L-D-TE概述

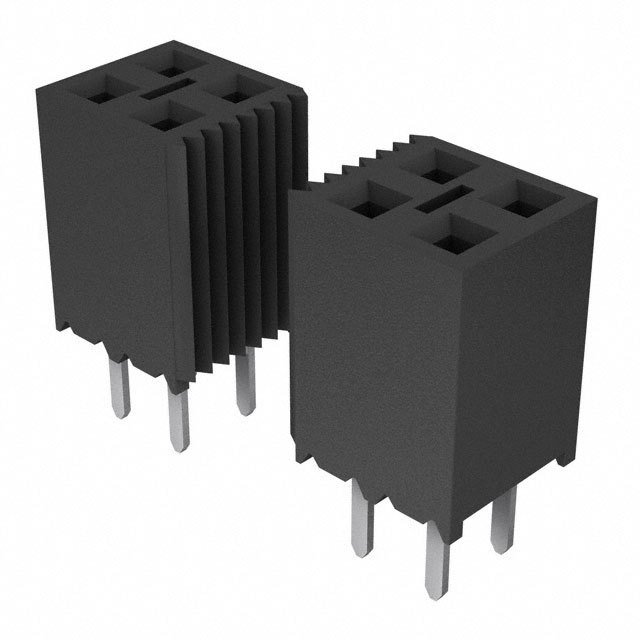

SAMTEC BCS-108-L-D-TE 板至板连接, 垂直, BCS系列, 16 触点, 插座, 2.54 mm, 焊接, 2 排

The is a 16-pole 2-row 2.54mm Tiger Claw™ Pass-through Socket Strip with 10µinch 0.25µm gold-plated phosphor bronze contacts and matte tin plated tail. Liquid crystal polymer insulator and top entry body orientation. The BCS series pass-through socket strip is compatible with DW, EW, HMTSW, HTSW, HW-SM, HW-TH, LCW, MTLW, MTSW, PHT, TSM, TSS, TSW, ZSS and ZW series connectors.

.: Orderable with single and dual row -S/-D options

.: Pitch spacing is 2.54mm 1 to 50 contacts per row

.: Featured with top entry -TE option

.: Black liquid crystal polymer insulator material

.: Contact material is phosphor bronze

.: 10µ" gold plated contacts

.: Tiger Claw contact system

.: Contact resistance is 10mohm

.: Complies with UL E111594 and CSA 090871_0_000 standards

.: High operating temperature range of -55°C to 125°C

BCS-108-L-D-TE中文资料参数规格

技术参数

触点数 16

极性 Female

触点电镀 Gold

排数 2

针脚数 16

拔插次数 2500

额定电流Max 4.6A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 475 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 20.3 mm

宽度 5.08 mm

高度 7.37 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

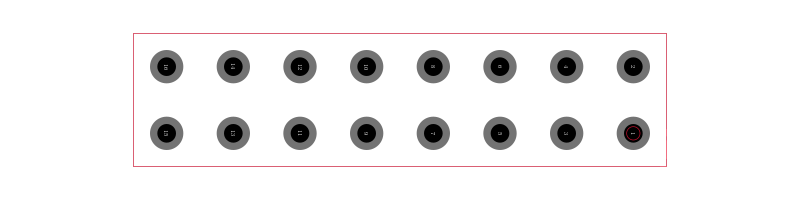

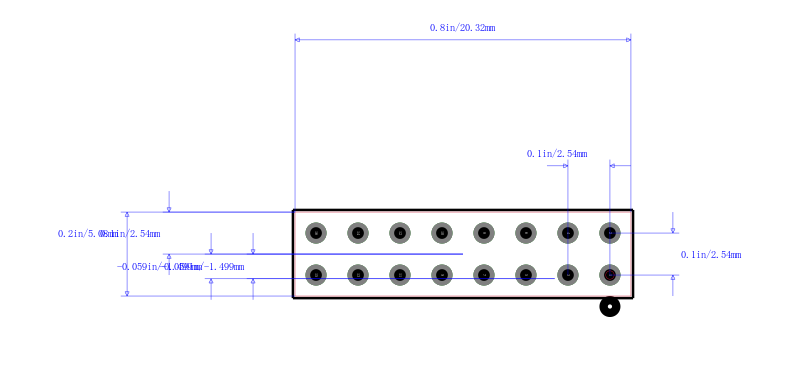

BCS-108-L-D-TE引脚图与封装图
