BTS441TG概述

INFINEON BTS441TG 智能电源开关, SIPMOS技术, 高压侧, 1路输出, 16V, 65A, TO-263-5

PROFET 智能高侧电源开关，单通道，

过载保护

电流限制

短路保护

热关闭

过电压保护

静电放电 ESD 保护

欧时:
### PROFET™ 智能高侧电源开关，单通道，Infineon过载保护电流限制短路保护热关闭过电压保护静电放电 ESD 保护 ### 电源开关，Infineon

立创商城:
BTS441TG

贸泽:
电源开关 IC - 配电 Smart PWR High-Side Switch 1-CH

艾睿:
Power Switch Hi Side 1-OUT 17A 0.015Ohm Automotive 5-Pin4+Tab TO-263 T/R

安富利:
Power Switch Hi Side 17A 5-Pin TO-263 T/R

TME:
IC: power switch; high-side switch; 17A; Channels:1; N-Channel

Verical:
Current Limit Switch High Side

DeviceMart:
IC HIGH SIDE PWR SWITCH D2PAK-5

Win Source:
IC HIGH SIDE PWR SWITCH D2PAK-5

BTS441TG中文资料参数规格

技术参数

输出接口数 1

输入电压DC 16.0 V

输出电压 4.75.43 V

输出电流 17 A

供电电流 2 mA

通道数 1

针脚数 5

耗散功率 125000 mW

输出电流Max 17 A

输出电流Min 17 A

工作温度Max 150 ℃

工作温度Min -40 ℃

耗散功率Max 125000 mW

电源电压 4.75V ~ 43V

输入电压 16 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TO-263-5

外形尺寸

长度 10 mm

宽度 9.25 mm

高度 4.4 mm

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Lighting, H, Start&Stop transmission, Decentralized Light Module, Seat control, Infotainment System, Automotive, Decentralized Mirror Module, Agriculture, Truck and Agriculture vehicle solutions 24V, Automotive Lighting, Power train / clutch transmission, Motor Drive & Control, Body Control Module

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

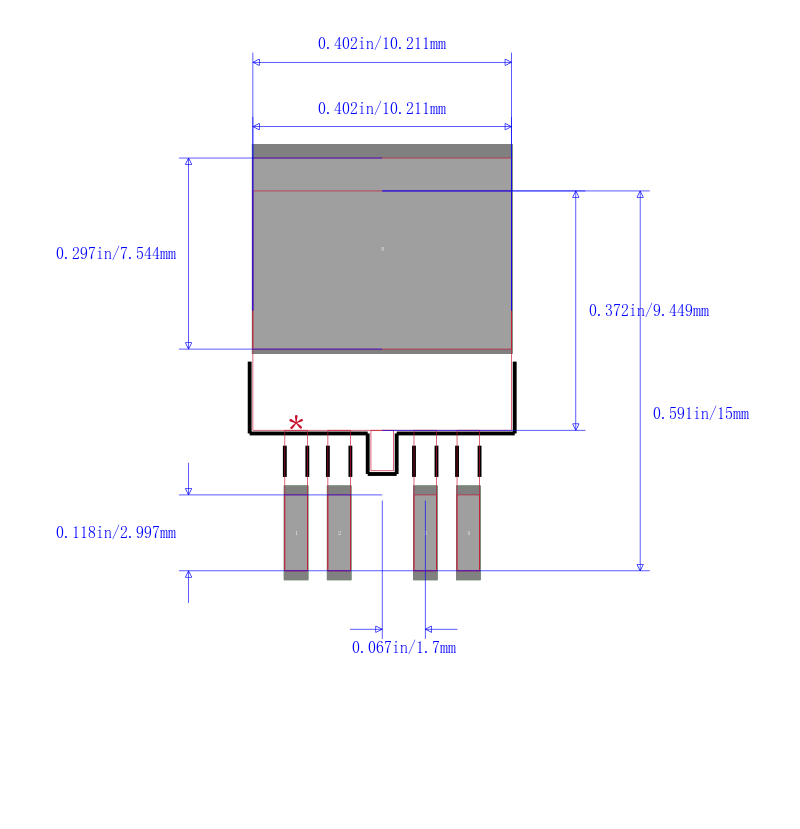

BTS441TG引脚图与封装图

在线购买BTS441TG

型号： BTS441TG

制造商： Infineon 英飞凌

描述：INFINEON BTS441TG 智能电源开关, SIPMOS技术, 高压侧, 1路输出, 16V, 65A, TO-263-5

立即咨询

替代型号BTS441TG

型号/品牌	代替类型	替代型号对比
BTS441TG Infineon 英飞凌	当前型号	当前型号
BTS441T 英飞凌	完全替代	BTS441TG和BTS441T的区别
BTS441TS 英飞凌	类似代替	BTS441TG和BTS441TS的区别
BTS441TSAKSA1 英飞凌	类似代替	BTS441TG和BTS441TSAKSA1的区别
