BD9781HFP-TR

BD9781HFP-TR图片1
BD9781HFP-TR图片2
BD9781HFP-TR图片3
BD9781HFP-TR图片4
BD9781HFP-TR图片5
BD9781HFP-TR图片6
BD9781HFP-TR图片7
BD9781HFP-TR图片8
BD9781HFP-TR图片9
BD9781HFP-TR图片10
BD9781HFP-TR概述

ROHM  BD9781HFP-TR  直流-直流开关降压逐步递减稳压器, 可调, 7V-35V输入, 1V-35V输出, 4A输出, TO-263-7

降压 开关稳压器 IC 正 可调式 1V 1 输出 4A TO-263-8,D²Pak(7 引线+接片),TO-263CA


得捷:
IC REG BUCK ADJUSTABLE 4A HRP7


e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 7V-35V输入, 1V-35V输出, 4A输出, TO-263-7


艾睿:
DC/DC Cntrlr Single-OUT Step Down 500kHz Automotive 8-Pin7+Tab HRP T/R


富昌:
BD 系列 7 至 35 V 500 kHz 降压 表面贴装 开关稳压器 - HRP-7


Chip1Stop:
DC DC Cntrlr Single-OUT Step Down 7V to 35V Input 8-Pin7+Tab HRP T/R


Verical:
DC/DC Cntrlr Single-OUT Step Down 500kHz Automotive 8-Pin7+Tab HRP T/R


DeviceMart:
IC REG BUCK ADJ 4A HRP7


Win Source:
Buck Switching Regulator IC Positive Adjustable 1V 1 Output 4A TO-263-8, D2Pak 7 Leads + Tab, TO-263CA


BD9781HFP-TR中文资料参数规格
技术参数

电源电压DC 35.0V max

输出接口数 1

输出电压 1V ~ 35V

输出电流 4 A

针脚数 7

耗散功率 5500 mW

输出功率 5.5 W

开关频率 50kHz ~ 500kHz

拓扑结构 Buck

输入电压Max 35 V

输入电压Min 7 V

输出电压Max 35 V

输出电压Min 1 V

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 5500 mW

电源电压 7.0V ~ 35.0V

输入电压 7V ~ 35V

封装参数

安装方式 Surface Mount

引脚数 7

封装 TO-263-8

外形尺寸

高度 1.91 mm

封装 TO-263-8

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

BD9781HFP-TR引脚图与封装图
BD9781HFP-TR引脚图
BD9781HFP-TR封装图

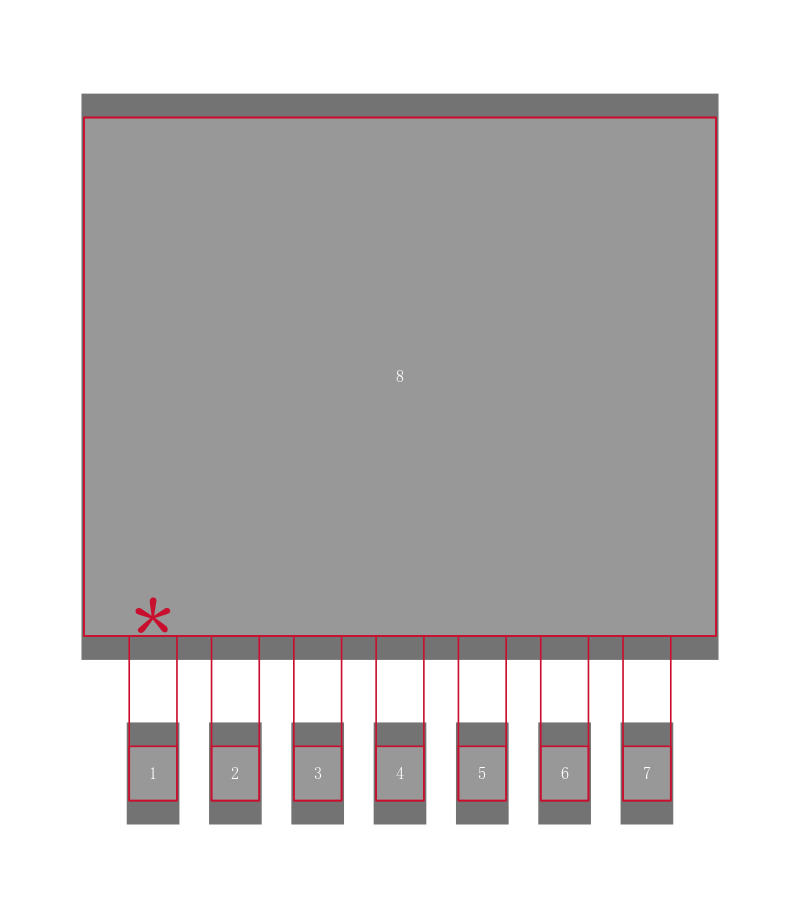

BD9781HFP-TR封装焊盘图
在线购买BD9781HFP-TR
型号: BD9781HFP-TR
制造商: ROHM Semiconductor 罗姆半导体
描述:ROHM  BD9781HFP-TR  直流-直流开关降压逐步递减稳压器, 可调, 7V-35V输入, 1V-35V输出, 4A输出, TO-263-7
替代型号BD9781HFP-TR
型号/品牌 代替类型 替代型号对比

BD9781HFP-TR

ROHM Semiconductor 罗姆半导体

当前型号

当前型号

BD9781HFP

罗姆半导体

功能相似

BD9781HFP-TR和BD9781HFP的区别
