BD9322EFJ-E2概述
ROHM BD9322EFJ-E2 直流-直流开关降压, 逐步递降稳压器, 可调, 4.75V-18V输入, 2A输出, 460kHz, HTSOP-8
The is a simple step-down Switching Regulator that integrate a low resistance high side N-channel MOSFET. It achieves 2A continuous output current over a wide input supply range. Current-mode operation provides fast transient response and easy phase compensation.
- .
- Low ESR output ceramic capacitors are available
- .
- Low standby current during shutdown mode
- .
- Undervoltage lockout protection circuit
- .
- Thermal shutdown circuit
- .
- Overcurrent protection circuit
- .
- 0.9V Feedback voltage
- .
- ±1.5% Feedback voltage accuracy
BD9322EFJ-E2中文资料参数规格
技术参数
输出接口数 1
输出电压 1V ~ 15V
输出电流 2 A
针脚数 8
开关频率 460 kHz
输入电压Max 18 V
输入电压Min 4.75 V
输出电压Max 16.2 V
输出电压Min 0.9 V
输出电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 8
封装 HTSOP-8
外形尺寸
封装 HTSOP-8
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

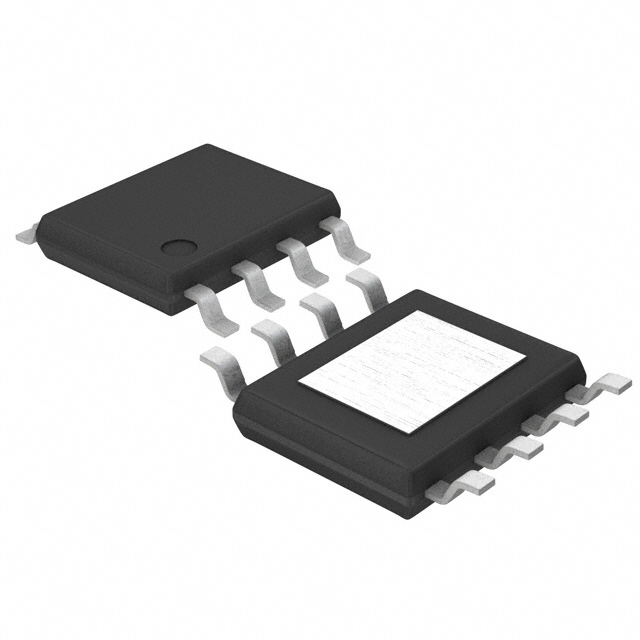

BD9322EFJ-E2引脚图与封装图
在线购买BD9322EFJ-E2
型号： BD9322EFJ-E2
制造商：
ROHM Semiconductor
罗姆半导体
描述：ROHM BD9322EFJ-E2 直流-直流开关降压, 逐步递降稳压器, 可调, 4.75V-18V输入, 2A输出, 460kHz, HTSOP-8
