B4P-VH参数规格_中文资料_数据手册PDF

B4P-VH概述

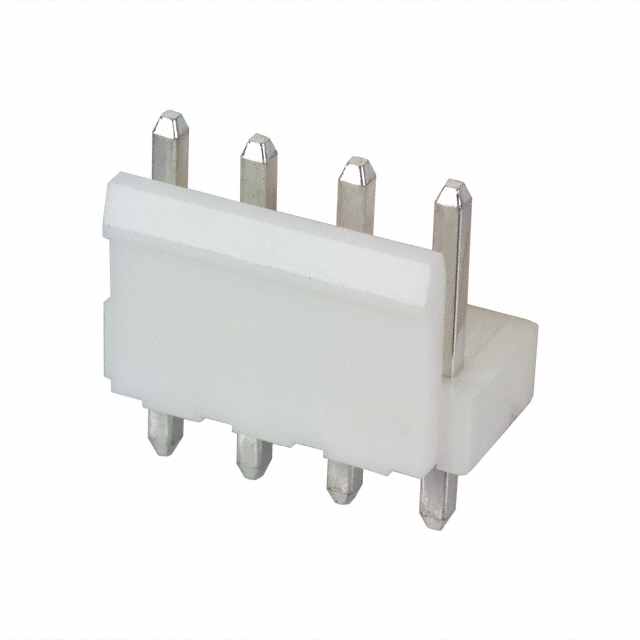

Conn Wire to Board HDR 4POS 3.96mm Solder ST Thru-Hole Box

CONN HEADER VH TOP 4POS 3.96MM

得捷:
CONN HEADER VERT 4POS 3.96MM

Chip1Stop:
Conn Wire to Board HDR 4 POS 3.96mm Solder ST Thru-Hole Box

TME:

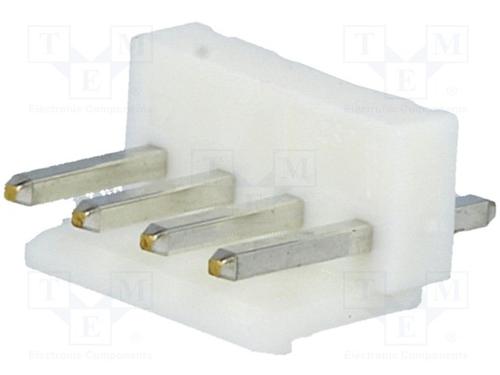

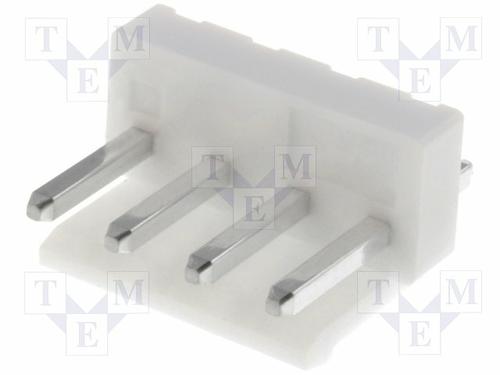

Socket; wire-board; male; VH; 3.96mm; PIN:4; THT; 250V; 10A; -25÷85°C

CDI:
LockingHeader, Top Entry, 4Circuit, 3.96mmPitch

B4P-VH中文资料参数规格

技术参数

触点数 4

极性 Male

触点电镀 Tin Lead

额定电流 10 A

排数 1

方向 Vertical

针脚数 4

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 4

封装 Through Hole,P=3.96mm

引脚间距 3.96 mm

外形尺寸

长度 15.78 mm

宽度 8.5 mm

高度 10.9 mm

封装 Through Hole,P=3.96mm

引脚间距 3.96 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

工作温度 -25℃ ~ 85℃

外壳材质 Nylon

其他

产品生命周期 Obsolete

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

B4P-VH引脚图与封装图

在线购买B4P-VH

型号： B4P-VH

制造商： JST 日本压着端子

描述：Conn Wire to Board HDR 4POS 3.96mm Solder ST Thru-Hole Box

立即咨询

替代型号B4P-VH

型号/品牌	代替类型	替代型号对比
B4P-VH JST 日本压着端子	当前型号	当前型号
B4P-VHLFSN 日本压着端子	类似代替	B4P-VH和B4P-VHLFSN的区别
1-1123723-4 泰科	功能相似	B4P-VH和1-1123723-4的区别
LHC-04-TS-V0 ADAM Technologies	功能相似	B4P-VH和LHC-04-TS-V0的区别
