BSS138BK参数规格_中文资料_数据手册PDF

BSS138BK概述

NXP BSS138BK 晶体管, MOSFET, N沟道, 360 mA, 60 V, 1 ohm, 10 V, 1.1 V

是一个N通道加强模式场效应, 表面安装型SMD塑料封装, 使用Trench MOSFET技术.

BSS138BK中文资料参数规格

技术参数

针脚数 3

漏源极电阻 1 Ω

极性 N-Channel

耗散功率 350 mW

阈值电压 1.1 V

漏源极电压Vds 60 V

输入电容Ciss 42pF @10VVds

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 0.42 W

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23

外形尺寸

长度 3 mm

宽度 1.4 mm

高度 1 mm

封装 SOT-23

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Power Management, Signal Processing, 电源管理, 音频, Audio, 信号处理

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

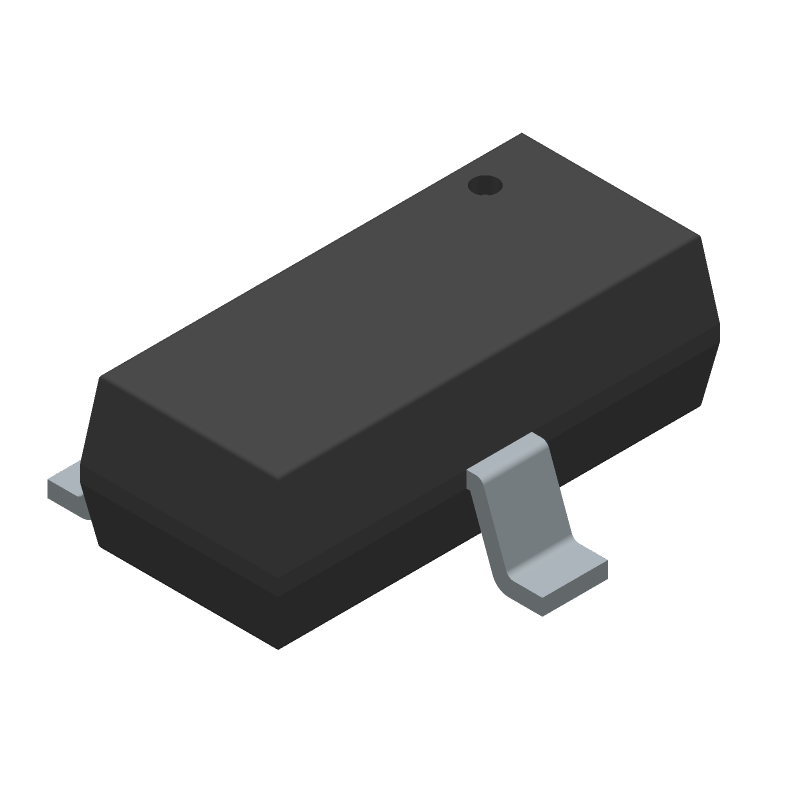

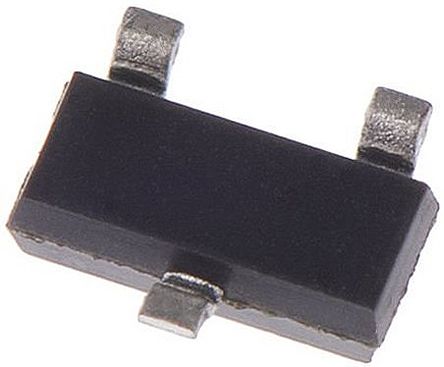

BSS138BK引脚图与封装图

在线购买BSS138BK

型号： BSS138BK

制造商： NXP 恩智浦

描述：NXP BSS138BK 晶体管, MOSFET, N沟道, 360 mA, 60 V, 1 ohm, 10 V, 1.1 V

替代型号BSS138BK
