BM1P101FJ-E2参数规格_中文资料_数据手册PDF

BM1P101FJ-E2概述

PWM控制的类型的DC / DC转换器集成电路 PWM Control type DC/DC converter IC

Converter Offline Flyback Topology 100kHz 8-SOP-J

得捷:
IC OFFLINE SWITCH FLYBACK 8SOPJ

贸泽:
AC/DC Converters DC-DC Converter IC PWM Control Type

艾睿:
AC to DC Switching Converter 14.5V/8.9V 110kHz T/R 8-Pin SOP-J

安富利:
Conv DC-DC Single Step Down 8.9V 26V 8-Pin SOP-J Embossed T/R

Verical:
AC to DC Switching Converter 14.5V/8.9V 110kHz T/R 8-Pin SOP-J

BM1P101FJ-E2中文资料参数规格

技术参数

输出接口数 1

输出电流 1 A

开关频率 100 kHz

占空比 75 %

输入电压Max 26 V

输入电压Min 8.9 V

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

高度 1.38 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

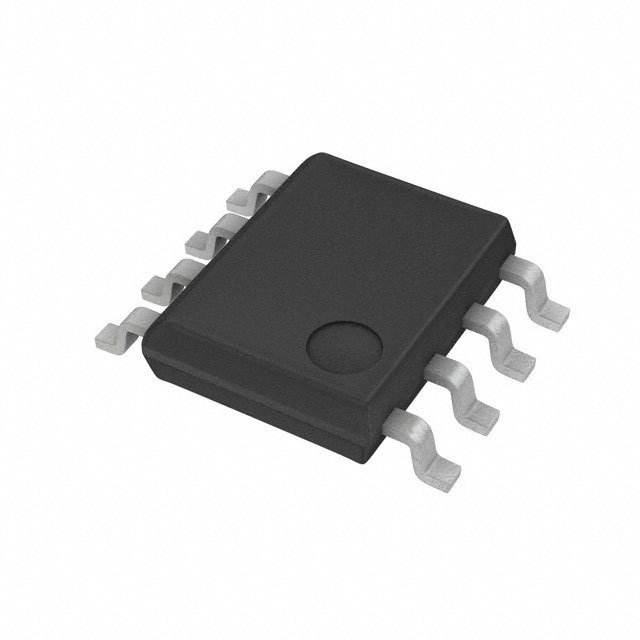

BM1P101FJ-E2引脚图与封装图

在线购买BM1P101FJ-E2

型号： BM1P101FJ-E2

制造商： ROHM Semiconductor 罗姆半导体

描述：PWM控制的类型的DC / DC转换器集成电路 PWM Control type DC/DC converter IC
