NXP BAT54J,115 小信号肖特基二极管, 单, 30 V, 100 mA, 800 mV, 600 mA, 150 °C

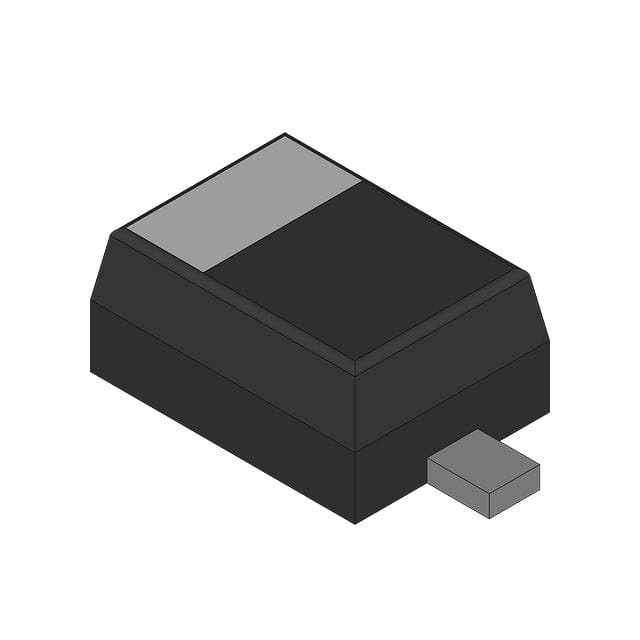

The is a planar single Schottky Barrier Diode with an integrated guard ring for stress protection, encapsulated in a very small SOD323F SC-90 flat-lead surface-mounted device SMD plastic package. It is used for voltage clamping, line termination and reverse polarity protection.
- .
- Low forward voltage
- .
- Low capacitance
- .
- Flat leads, excellent coplanarity and improved thermal behaviour
- .
- AEC-Q101 qualified
针脚数 2
正向电压 800mV @100mA
热阻 230℃/W RθJA
正向电流 100 mA
最大正向浪涌电流（Ifsm） 600 mA
正向电压Max 800 mV
正向电流Max 0.2 A
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 150℃ Max
耗散功率Max 550 mW
安装方式 Surface Mount
引脚数 2
封装 SOD-323
封装 SOD-323
工作温度 -65℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
BAT54J,115 NXP 恩智浦 | 当前型号 | 当前型号 |
BAT54HT1G 安森美 | 功能相似 | BAT54J,115和BAT54HT1G的区别 |
MBR130LSFT1G 安森美 | 功能相似 | BAT54J,115和MBR130LSFT1G的区别 |
BAT54JFILM 意法半导体 | 功能相似 | BAT54J,115和BAT54JFILM的区别 |
