BAT721A概述

NXP  BAT721A  小信号肖特基二极管, 双共阳极, 40 V, 200 mA, 550 mV, 1 A, 150 °C

The is a planar Schottky Barrier Diode with an integrated guard ring for stress protection, encapsulated in a small surface-mounted device SMD plastic package. It is used for ultra high-speed switching, voltage clamping, protection circuits and blocking diode.

.
Low forward voltage
.
Low capacitance
.
AEC-Q101 qualified
BAT721A中文资料参数规格
技术参数

针脚数 3

正向电压 450 mV

正向电流 200 mA

最大正向浪涌电流(Ifsm) 1 A

正向电压Max 550 mV

正向电流Max 200 mA

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23

外形尺寸

长度 3 mm

宽度 1.4 mm

高度 1.1 mm

封装 SOT-23

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

BAT721A引脚图与封装图

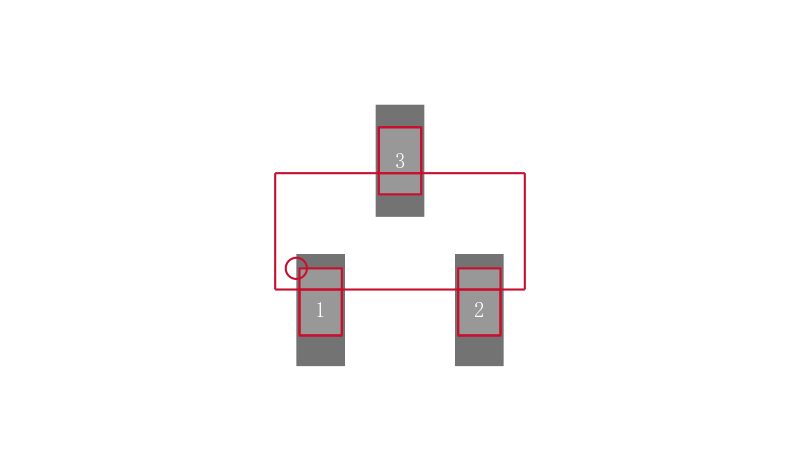

BAT721A引脚图
BAT721A封装图

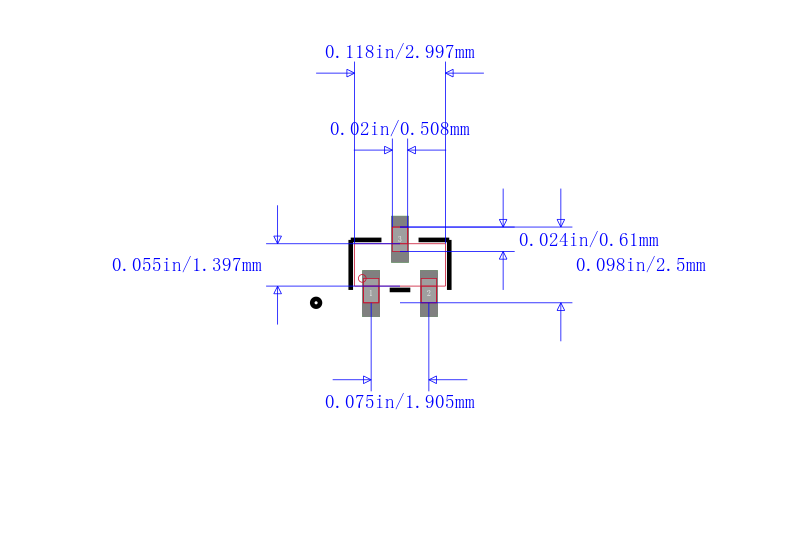

BAT721A封装焊盘图
在线购买BAT721A
型号: BAT721A
制造商: NXP 恩智浦
描述:NXP  BAT721A  小信号肖特基二极管, 双共阳极, 40 V, 200 mA, 550 mV, 1 A, 150 °C
替代型号BAT721A
型号/品牌 代替类型 替代型号对比

BAT721A

NXP 恩智浦

当前型号

当前型号

BCV46,215

恩智浦

完全替代

BAT721A和BCV46,215的区别

BAT721

安世

类似代替

BAT721A和BAT721的区别

BAT721S,215

恩智浦

功能相似

BAT721A和BAT721S,215的区别
