BAW56T,115参数规格_中文资料_数据手册PDF

BAW56T,115概述

NXP BAW56T,115 二极管小信号, 双共阳极, 90 V, 75 mA, 1.25 V, 4 ns, 4 A

小信号开关，Nexperia

### 特点

支持自定义高密度电路设计

提供低泄漏和高电压类型

高切换速度

低电容

得捷:
DIODE ARRAY GP 90V 150MA SC75

欧时:
NXP BAW56T,115 双开关二极管, Iout=215mA, 3引脚 SOT-416封装

艾睿:
Diode Switching 90V 0.15A Automotive 3-Pin SC-75 T/R

安富利:
Diode Switching 90V 0.15A 3-Pin SC-75 T/R

Chip1Stop:
Diode Switching 90V 0.15A 3-Pin SOT-416 T/R

Verical:
Diode Switching 90V 0.15A Automotive 3-Pin SC-75 T/R

BAW56T,115中文资料参数规格

技术参数

针脚数 3

正向电压 1.25V @150mA

反向恢复时间 4 ns

正向电流 75 mA

最大正向浪涌电流（Ifsm） 4 A

正向电压Max 1.25 V

正向电流Max 215 mA

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

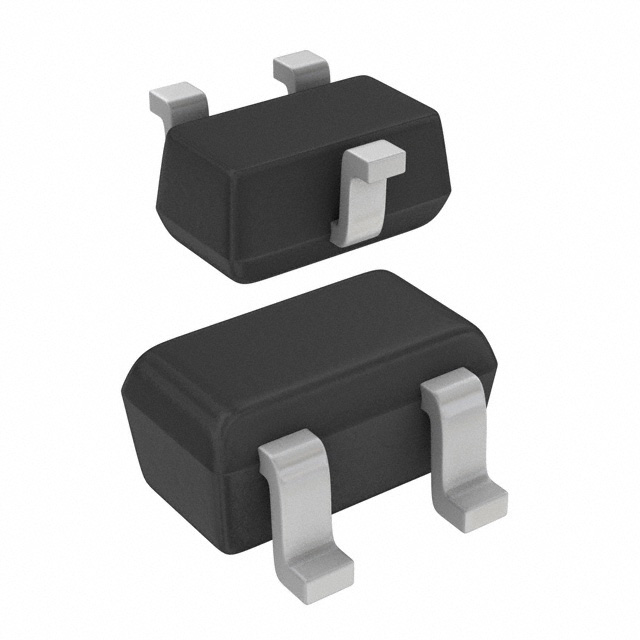

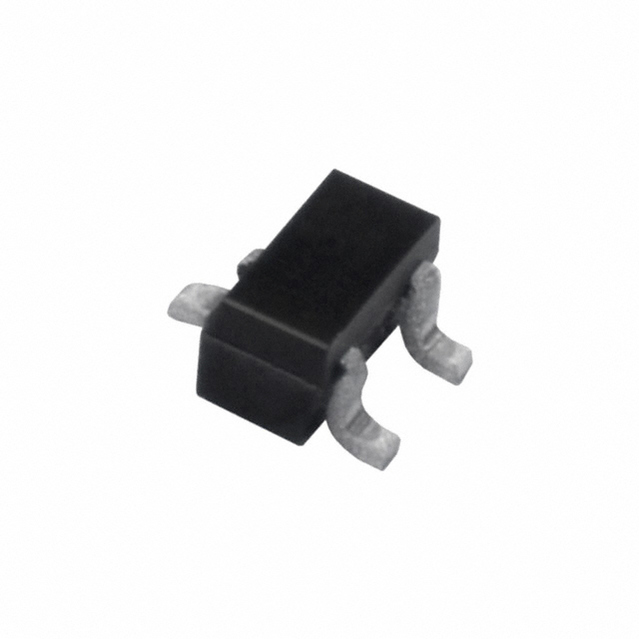

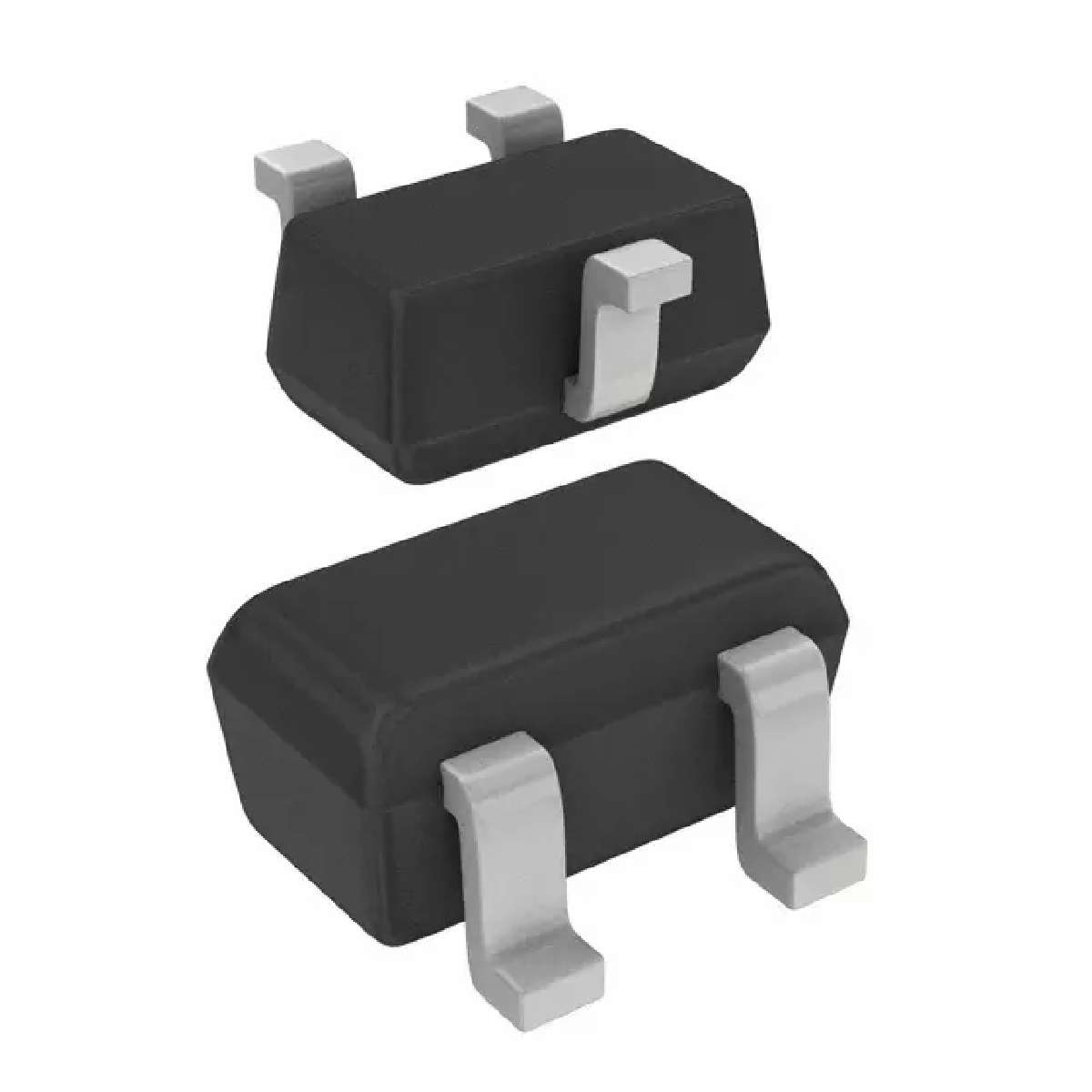

封装 SOT-416

外形尺寸

长度 1.8 mm

宽度 0.9 mm

高度 0.85 mm

封装 SOT-416

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

制造应用 Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买BAW56T,115

型号： BAW56T,115

制造商： NXP 恩智浦

描述：NXP BAW56T,115 二极管小信号, 双共阳极, 90 V, 75 mA, 1.25 V, 4 ns, 4 A

立即咨询

替代型号BAW56T,115

型号/品牌	代替类型	替代型号对比
BAW56T,115 NXP 恩智浦	当前型号	当前型号
BAW56LT1G 安森美	功能相似	BAW56T,115和BAW56LT1G的区别
BAW56LT3G 安森美	功能相似	BAW56T,115和BAW56LT3G的区别
BAW56T116 罗姆半导体	功能相似	BAW56T,115和BAW56T116的区别
