B66418W1008D001

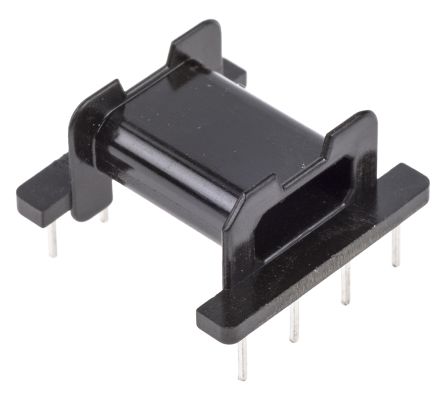

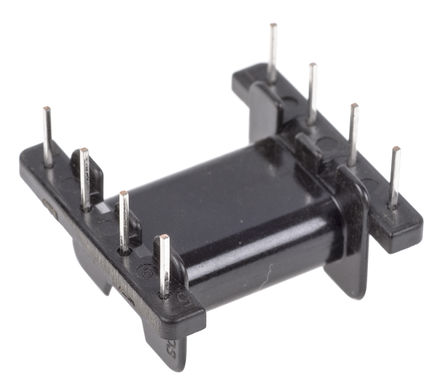

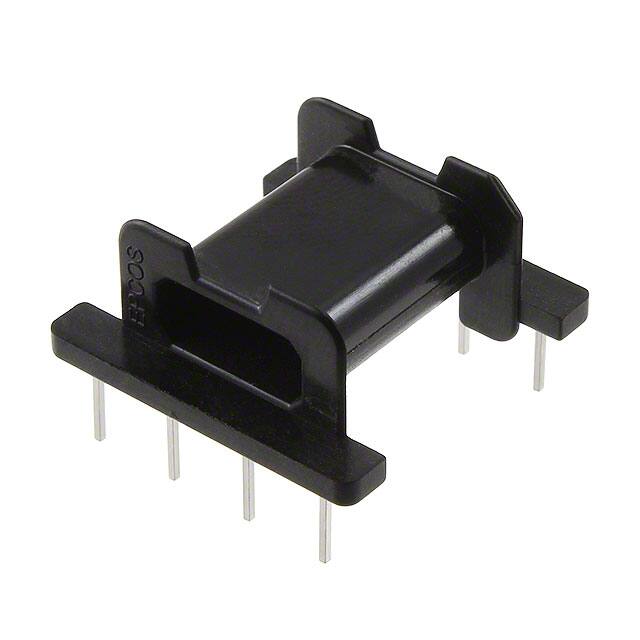

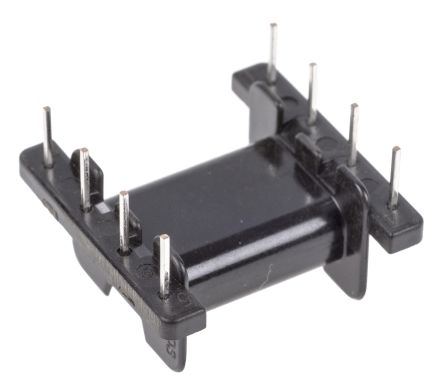

EPCOS  B66418W1008D001  变压器骨架, 8针, EFD20

EFD 20/10/7 磁芯

技术参数

---

.

*尺寸 "g" mm** | **AL 标准值 mH** | **材料** | **类型**

EFD 20/10/7 | 0.49 | 100 | N87 | B66417U100K187

EFD 20/10/7 | 0.25 | 160 | N87 | B66417U160K187

EFD 20/10/7 | - | 1200 | N87 | B66417GX187

**由 6 聚酰胺 GV 制成的线圈架 UL 94 V-0** |   |   |   |

.

*箱体** | **AN ** | **引脚** | **类型**

EFD 20/10/7 | 1 | 28.1 mm2 | 8 | B66418W1008D1

尺寸 mm

---

芯类型 | a | b | c | d1 | d2 | e | f

EFD 20/10/7 | 20.0±0.55 | 10.0±0.15 | 6.65±0.15 | 15.4±0.5 | 8.9±0.2 | 7.7±0.25 | 3.6±0.15

磁形式特征

---

芯类型 | ΣI/A mm-1 | Ie mm | Ae mm2 | V最小 mm2 | Vemm3

EFD 20/10/7 | 1.52 | 47 | 31 | 31 | 1460
