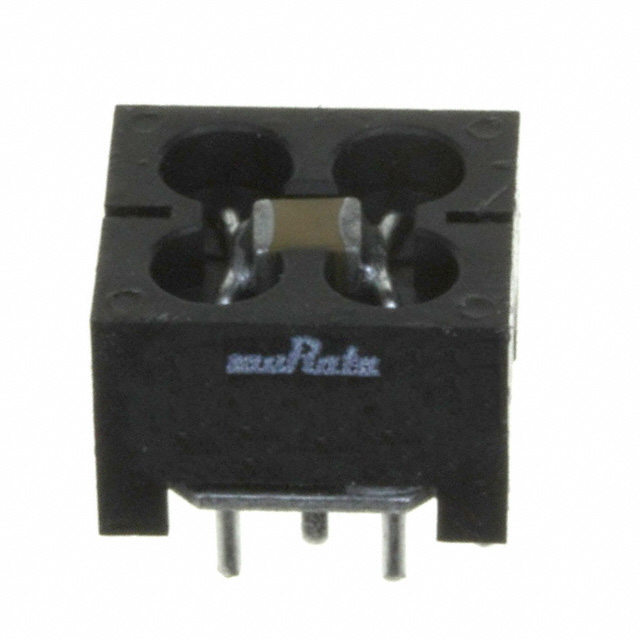

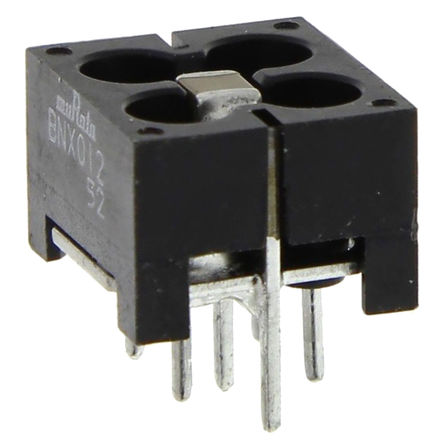

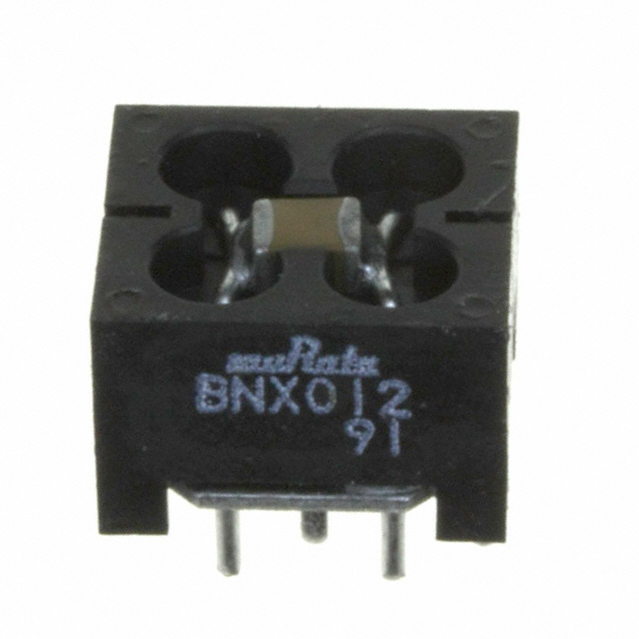

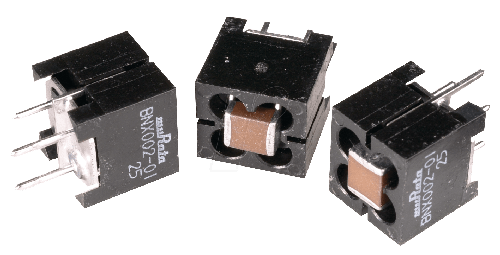

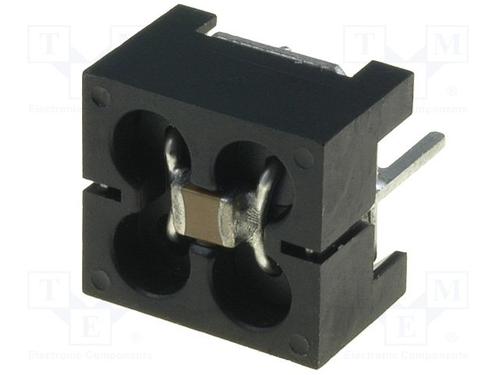

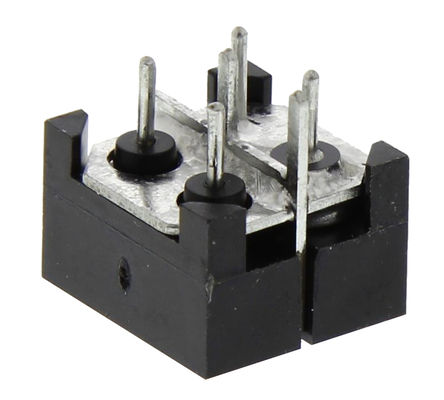

MURATA BNX012-01 滤波器, 直流电, 15A
BNX 01 滤波器系列
块型 "EMIFIL" BNX 系列滤波器包含一个贯通型电容器、单片式电容器和磁珠。BNX 系列高性能滤波器用于直流电源电路。
### 特征与优势
极佳的噪声抑制能力
宽频率范围
高插入损耗
高电流
在电流电路中没有连接线路,可确保高可靠性和高性能
对尖峰噪声或静电释放之类的脉冲杂讯有效
### 产品应用信息
Murata BNX 电源线路滤波器经过优化,用于直流电源电路。适用于 BNX 01 滤波器的应用包括 PC 外设、娱乐设备、LCD-TV 和 PDP 显示屏、数字 AV 设备和工业设备。
欧时:
### BNX 01 Filters SeriesBlock type "EMIFIL" BNX series filters incorporating a through-type a capacitor, monolithic chip capacitors and bead. The BNX Series high performance filter is for use in DC power circuits.The filter enables obtaining high insertion loss in wide frequency ranges from 0.5MHz to 1GHz Effective for impulse noise such as electrostatic discharge or spike noise There are no connection routes in the current circuits, thus ensuring highly reliable performance ![http://china.rs-online.com/largeimages/L209077-01.gif]http://china.rs-online.com/largeimages/L209077-01.gif![http://china.rs-online.com/largeimages/L209083-01.gif]http://china.rs-online.com/largeimages/L209083-01.gif ![http://china.rs-online.com/largeimages/LJ209077-01.gif]http://china.rs-online.com/largeimages/LJ209077-01.gif![http://china.rs-online.com/largeimages/LJ209083-01.gif]http://china.rs-online.com/largeimages/LJ209083-01.gif ![http://china.rs-online.com/largeimages/LJ318285-01.gif]http://china.rs-online.com/largeimages/LJ318285-01.gif ### 信号/线路/杂讯和馈通 - 印刷电路板安装
得捷:
FILTER LC TH
立创商城:
阶数:5
艾睿:
EMI Filter LC-Circuit 15A 50VDC PC Pins Thru-Hole Box
安富利:
EMI Filter 15A 50VDC PC Pins Thru-Hole
Chip1Stop:
EMI Filter Block 15A 50VDC PC Pins Thru-Hole Box
TME:
Filter: anti-interference; wideband; Mounting: THT; 15A; -40÷125°C
Verical:
EMI Filter LC-Circuit 15A 50VDC PC Pins Thru-Hole Box
Newark:
# MURATA BNX012-01 FILTER, DC POWER, 15A
儒卓力:
**BNX012 40dB/1MHZ 50VDC 15ADC **
Win Source:
FILTER EMI 15A 50V 1MHZ-1GHZ
额定电压DC 50 V
工作电压 50 VDC
额定电流 15 A
通道数 2
屏蔽 No
额定电流Max 15 A
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压Max 50 VDC
额定电压 50 V
安装方式 Through Hole
封装 Block, 4 Lead
长度 12 mm
宽度 11 mm
高度 8 mm
封装 Block, 4 Lead
针脚长度 4 mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Bulk
制造应用 Imaging, Video & Vision, 移动设备的数据线路, 成像, 视频和目视, Audio, Computers & Computer Peripherals, 成像, 视频和目视, Consumer Electronics, 消费电子产品, 计算机和计算机周边, 音频
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
