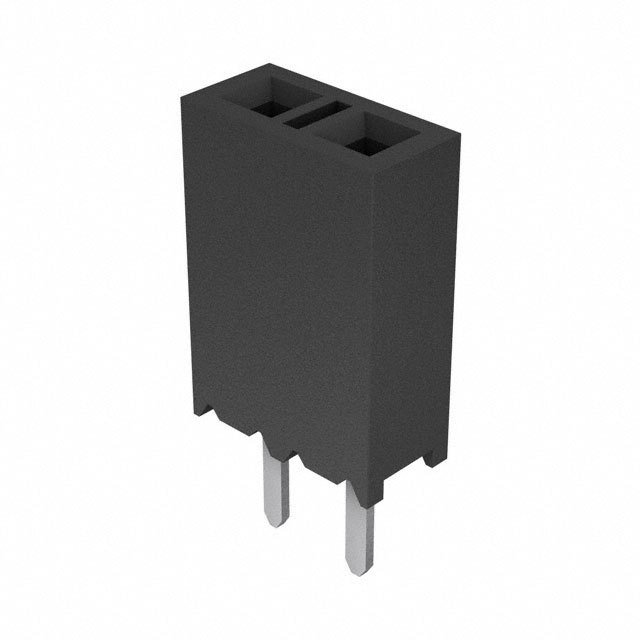

SAMTEC BCS-102-L-S-TE 板至板连接, 垂直, BCS系列, 2 触点, 插座, 2.54 mm, 通孔安装, 1 排

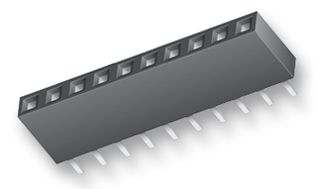

标准 2.54 mm 盒插座板 - BCS 系列
BCS 系列板对板印刷电路板通孔安装标准连箱接器插座板,带 2.54 mm 节距,单排配置和可选择顶部触点或水平接入主体方向。 这些 BCS 系列 2.54mm 印刷电路板板对板盒连接器插座板的主体,由黑色液晶聚合物制成,接触点由磷青铜制成,上面有 0.25μm 镀金,引线进行表面无光泽镀锡。 这些 BCS 板对板盒连接器插座板的温度范围是 -55 °C 至 +125 °C。

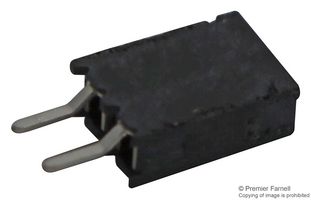

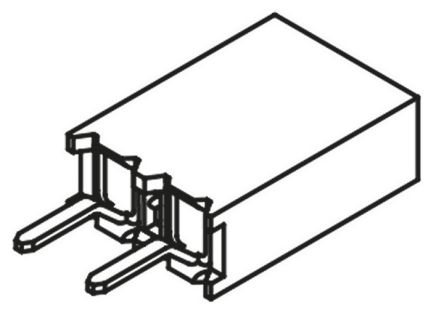

部件号 BCS-XXX-X HE 为单排,水平接入。
部件号 BCS-XXX-X TE 为单排,顶部接入。
### 注
这些 BCS 系列板对板盒连接器插座可与以下产品配用:
TSW 系列直通方空支柱管座 - 库存号 767-0877(典型)。
TSM 系列 SMT 方空支柱管座 - 库存号 765-6489(典型)。
DW 系列弹性方形板堆叠架- 277-9720(典型)。
EW 系列弹性方形板堆叠架- 277-9742(典型)。
触点数 2
极性 Female
触点电镀 Gold
额定电流 3 A
排数 1
针脚数 2
拔插次数 2500
额定电流Max 4.6A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 475 VAC
额定电压 475 VAC
接触电阻Max 10 mΩ
安装方式 Through Hole
封装 -

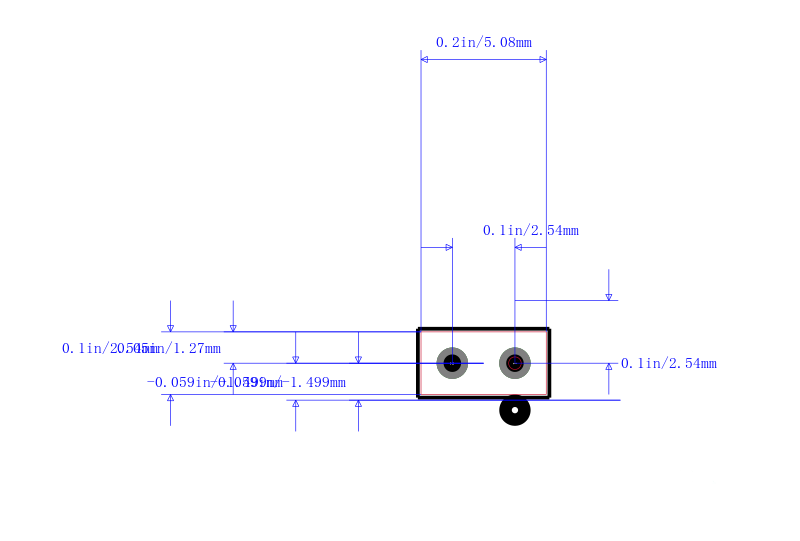

引脚间距 2.54 mm
长度 5.08 mm
宽度 2.54 mm
高度 7.37 mm
封装 -
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Tube
制造应用 -, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
