BG300-04-A-L-A

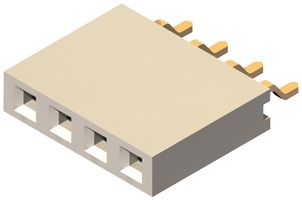

BG300-04-A-L-A图片1
BG300-04-A-L-A图片2
BG300-04-A-L-A图片3
BG300-04-A-L-A概述

GLOBAL CONNECTOR TECHNOLOGY  BG300-04-A-L-A  板至板连接, 直角, White Lite BG300系列, 4 触点, 插座, 2.54 mm, 表面安装 , 1 排

The is a 4-contact 2.54mm black right angle Board-to-board Socket with gold plated copper alloy contacts and an UL94V-0 natural LCP 30% glass filled polyester standard insulator. The BG300 series receptacle has tuning fork type contacts and surface type PCB mount. It is suitable for horizontal mating 5.4mm maximum mating pin length. LCP is suitable for IR reflow, wave and manual solder.

.
No locating peg
.
3A Current rating
.
20mR Maximum contact resistance
.
1000MR Minimum insulation resistance
.
500VAC Dielectric withstanding voltage
.
0.64mm Mates with square pin size
BG300-04-A-L-A中文资料参数规格
技术参数

触点数 4

极性 Female

触点电镀 Gold

额定电流 3 A

绝缘电阻 1000 MΩ

排数 1

额定电流Max 3 A

接触电阻Max 20 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 2.5 mm

物理参数

颜色 White

触点材质 Copper Alloy

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

制造应用 Consumer Electronics, Industrial, 消费电子产品, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买BG300-04-A-L-A
型号: BG300-04-A-L-A
制造商: Global Connector Technology
描述:GLOBAL CONNECTOR TECHNOLOGY  BG300-04-A-L-A  板至板连接, 直角, White Lite BG300系列, 4 触点, 插座, 2.54 mm, 表面安装 , 1 排
