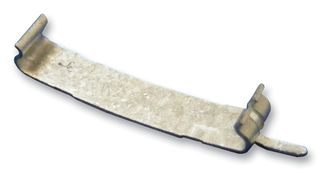

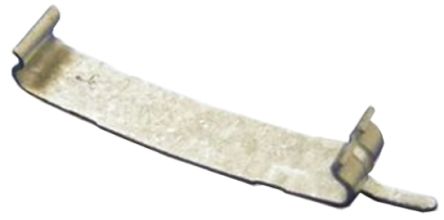

EPCOS B65816A2002X000 变压器夹, RM12
RM 12 和 RM 14 铁氧体磁芯
TDK 铁氧体磁芯包含优化的磁芯横截面，具有增强的基座厚度，可用于电源应用。
### EPCOS 铁氧体磁芯
欧时:
### RM 12 和 RM 14 铁氧体磁芯TDK 铁氧体磁芯包含优化的磁芯横截面，具有增强的基座厚度，可用于电源应用。 磁形式特征 --- 芯类型 | ΣI/A mm-1 | Iemm | Aemm2 | Aminmm2 | Vemm3 RM 12 | 0.39 | 57 | 146 | 125 | 8340 RM 14 | 0.35 | 70 | 200 | 170 | 14000 技术参数 --- **铁氧体磁芯套件** | | | 芯类型 | AL 标准值 nH | 材料 | 类型 RM 12 | 160 | N41 | B65815E160A41 RM 12 | 250 | N41 | B65815E250A41 RM 12 | 1000 | N41 | B65815E1000J41 RM 12 | 5600 | N67 | B65815ER67 RM 12 | 5300 | N87 | B65815ER87 RM 12 | 6000 | N41 | B65815ER41 RM 14 | 160 | N41 | B65887E160A41 RM 14 | 400 | N41 | B65887E400A41 RM 14 | 6000 | N87 | B65887ER87 **线圈架** | | | 芯类型 | ANmm2 | 引脚 | 类型 **a 由 Duroplast GV UL94V-0 制成** | | | RM 12 | 73 | 12 | B65816N1012D1 **b 由聚对苯二甲酸酯 GV UL94V-0 制成，适合电源应用** | | | RM 12 | 72 | 12 | B65816C1512T1 RM 14 | 106 | 12 | B65888C1512T1 尺寸 mm --- 芯类型 | a | ød1 | ød2 | h1 | h2 RM 12 | 29.8-1.2 | 24.9+1.1 | 12.8-0.4 | 24.6-0.2 | 16.8+0.6 RM 14 | 34.8-1.3 | 29.0+1.0 | 15.0-0.5 | 30.2-0.2 | 20.8+0.6 ![http://china.rs-online.com/largeimages/LD228107-02.gif]http://china.rs-online.com/largeimages/LD228107-02.gif ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
e络盟:
变压器夹, RM12
TME:
Clip; Application: RM12; Mat: spring steel
Verical:
Ferrite Accessories Clamp Steel
Newark:
# EPCOS B65816A2002X000 Transformer Clip, RM12
