ETD 44 铁氧体磁芯这些 ETD 铁氧体磁芯来自 Epcos，符合 IEC 51CO276 标准，通常与开关模式电源变压器一起使用。 ETD 形状铁氧体磁芯提供一个圆形绕组柱，用于最小化绕组电阻，经优化用于提高电源变压器效率。磁形式特征 --- 芯类型 | ΣI/A | Ie | Ae | A 分钟 | Ve | mm-1 | mm | mm | mm | mm ETD 44 | 0.60 | 103 | 173 | 172 | 17 800 | **尺寸 "g" mm** | **AL 标准值 nH** | **材料** | **类型** ---|---|---|---|--- ETD 44 | - | 3300 | N27 | B66365GX127 ETD 44 | - | 3500 | N87 | B66365GX187 ETD 44 | 0.5±0.05 | 438 | N87 | B66365G500X187 **由 Duroplast GV 制成的线圈 UL 94 V-0** | | | | | **箱体** | **AN mm2** | **引脚** | **类型** ETD 44 | 1 | 210 | 18 | B66366B1018T1 1 必须为带有空隙的磁芯（尺寸 "g"）订购无空隙的相应磁芯（尺寸 "g" = 0）。 两个磁芯都必须符合指定的 AL 标准值。 | | | | ### 标准磁芯 ETD 符合 IEC 51CO276 标准 ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
ETD 44 铁氧体磁芯
这些 ETD 铁氧体磁芯来自 ，符合 IEC 51CO276 标准，通常与开关模式电源变压器一起使用。 ETD 形状铁氧体磁芯提供一个圆形绕组柱，用于最小化绕组电阻，经优化用于提高电源变压器效率。
### 标准
磁芯 ETD 符合 IEC 51CO276 标准
### 变压器铁氧体套件 - 磁芯
表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
欧时:
### ETD 44 铁氧体磁芯这些 ETD 铁氧体磁芯来自 Epcos，符合 IEC 51CO276 标准，通常与开关模式电源变压器一起使用。 ETD 形状铁氧体磁芯提供一个圆形绕组柱，用于最小化绕组电阻，经优化用于提高电源变压器效率。磁形式特征 --- 芯类型 | ΣI/A | Ie | Ae | A 分钟 | Ve | mm-1 | mm | mm | mm | mm ETD 44 | 0.60 | 103 | 173 | 172 | 17 800 | **尺寸 "g" mm** | **AL 标准值 nH** | **材料** | **类型** ---|---|---|---|--- ETD 44 | - | 3300 | N27 | B66365GX127 ETD 44 | - | 3500 | N87 | B66365GX187 ETD 44 | 0.5±0.05 | 438 | N87 | B66365G500X187 **由 Duroplast GV 制成的线圈 UL 94 V-0** | | | | | **箱体** | **AN mm2** | **引脚** | **类型** ETD 44 | 1 | 210 | 18 | B66366B1018T1 1 必须为带有空隙的磁芯（尺寸 "g"）订购无空隙的相应磁芯（尺寸 "g" = 0）。 两个磁芯都必须符合指定的 AL 标准值。 | | | | ### 标准磁芯 ETD 符合 IEC 51CO276 标准![http://china.rs-online.com/largeimages/LD212934-01.gif]http://china.rs-online.com/largeimages/LD212934-01.gif ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
e络盟:

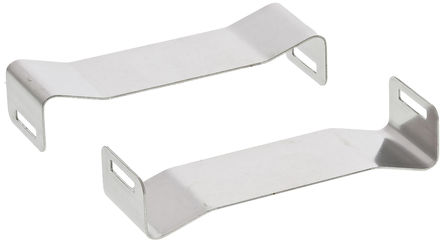

变压器夹, B66366
艾睿:

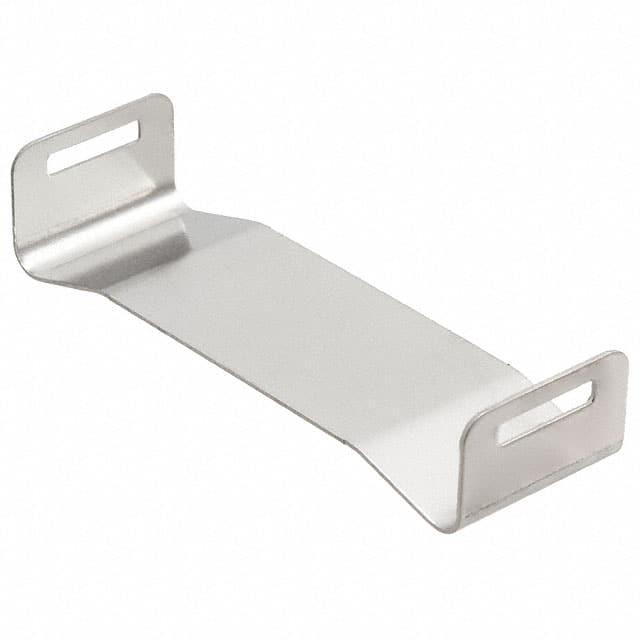

Ferrite Accessories Yoke Stainless Steel
Verical:
Ferrite Accessories Yoke Stainless Steel
Newark:
# EPCOS B66366A2000X000 Transformer Clip, B66366
