B82721A2701N020

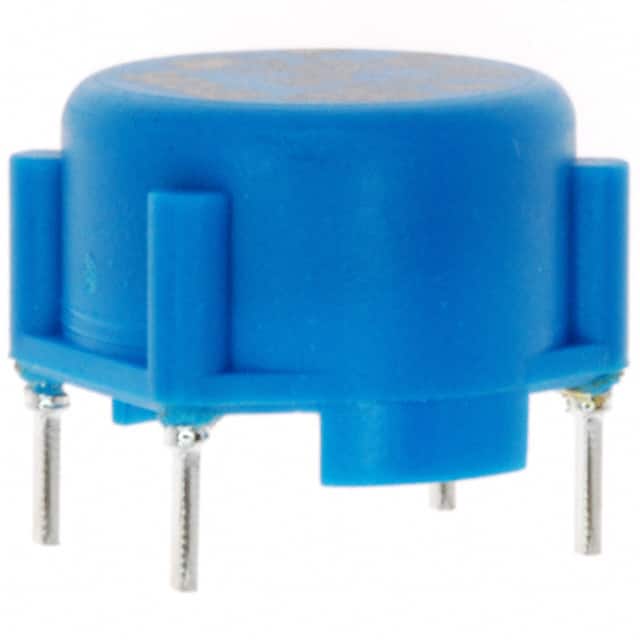

EPCOS  B82721A2701N020  扼流圈, 环形磁芯, 双10mH, 0.7A

B82721A 系列共模

电流补偿环芯双扼流圈，带有阻燃灌封和封装（符合 UL94V-0）的铁氧体磁芯

凭借独特的卷绕技术实现高谐振频率

应用包括计算机、电视及其它灵敏电子设备的开关模式电源。 此外，B82721/2/3/4/5A 系列扼流圈适用于灯中的电子镇流器，B82725J 系列扼流圈适用于洗衣机和充电器。

薄型水平 -A/-B 类型

垂直 -J/-K 类型可节省印刷电路板的空间

型号 | B82721 | B82722 | B82723 | B82724 | B82725

---|---|---|---|---|---

印刷电路板引脚间距 mm | 10x15 | 12.5x20 -A,

12.5x10 -J | 15x25 -A,

15x12.5 -J |

30x20 -B | 15x40

引脚截面面积 mm | 0.7x0.7 | 0.7x0.7 | 0.7x0.7 | 0.7x0.7 | 1.0x1.0

LR 测量频率 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1 | 10kHz 1mH, 100kHz >1

绝缘电阻测试电压（线-线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线）

IEC 气候类别 | 40/125/56 | 40/125/56 | 40/125/56 | 40/125/56 | 40/125/56

### 注

所述额定电流 IR 是指在 50 Hz @ TA 40 °C 条件下。

所述额定 LR 是指在 20 °C 条件下每个线圈的电感

### 认可

VDE；UL 认证元件

### 标准

VDE 0565-2 UL 1283
