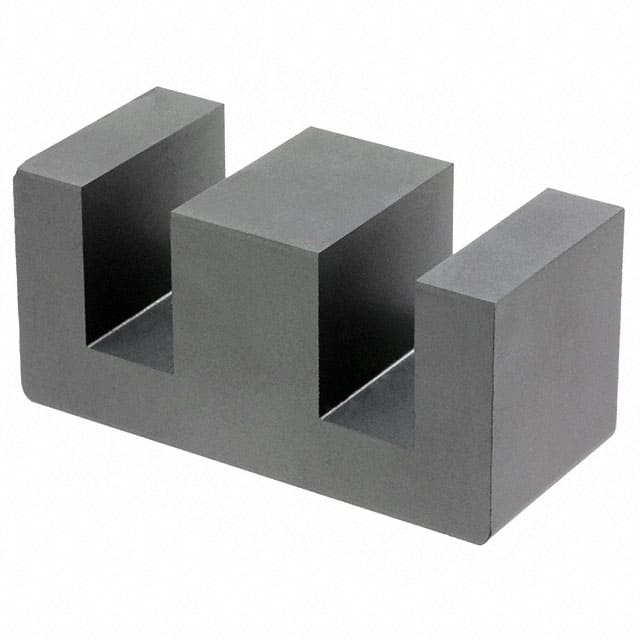

EPCOS B66371G0000X127 变压器铁芯, E, E70/33/32, N27, 149 mm, 683 mm²

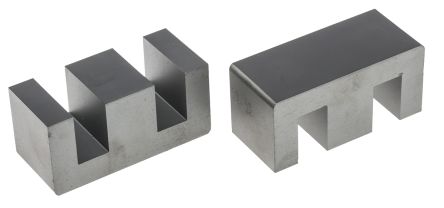

E 65/32/27 和 E 70/33/32 磁芯
所提供的无空气隙铁氧体磁芯
### 变压器铁氧体套件 - 磁芯
表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
欧时:
### E 65/32/27 和 E 70/33/32 磁芯所提供的无空气隙铁氧体磁芯 尺寸 mm --- 芯类型 | a | b | c | D | e | f E 65/32/27 | 65+1.5/-1.2 | 32.8-0.6 | 27.4-1.0 | 44.2 +1.8 | 22.2 +0.8 | 20-0.7 E 70/33/32 | 70.50±1.0 | 33.2-0.5 | 32.8-8 | 48 +1.5 | 21.9 +0.7 | 22-0.7 技术参数 --- **铁氧体磁芯 E 65/32/27 符合 DIN 41 295** | | AL 标准值 | 材料 | 类型 7200 nH | N27 | B66387GX127 7900 nH | N87 | B66387GX187 **铁氧体磁芯 E 70/33/32 符合 DIN 41 295** | | AL 标准值 | 材料 | 类型 8850 nH | N27 | B66371GX127 9700 nH | N87 | B66371GX187 磁形式特征 --- 芯类型 | ΣI/A mm-1 | Ie mm | Ae mm2 | Vmin mm2 | Ve mm3 E 65/32/27 | 0.27 | 147 | 535 | 529 | 78600 E 70/33/32 | 0.22 | 149 | 683 | 676 | 102000 ![http://china.rs-online.com/largeimages/LD213365-04.gif]http://china.rs-online.com/largeimages/LD213365-04.gif ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准
e络盟:
变压器铁芯, E, E70/33/32, N27, 149 mm, 683 mm²
Chip1Stop:
Ferrite Core E Core 70.5mm 32mm 33.2mm General Application
Newark:
# EPCOS B66371G0000X127 Transformer Cores, E, E70/33/32, N27, 149 mm, 683 mm
