BAT721S,215概述

NXP BAT721S,215 小信号肖特基二极管, 双系列, 40 V, 200 mA, 300 mV, 1 A, 150 °C

The is a planar Schottky Barrier Diode with an integrated guard ring for stress protection, encapsulated in a small surface-mounted device SMD plastic package. It is used for ultra high-speed switching, voltage clamping, protection circuits and blocking diode.

.: Low forward voltage

.: Low capacitance

.: AEC-Q101 qualified

BAT721S,215中文资料参数规格

技术参数

针脚数 3

正向电压 550mV @200mA

正向电流 200 mA

最大正向浪涌电流（Ifsm） 1 A

正向电压Max 300 mV

正向电流Max 200 mA

工作温度Max 150 ℃

工作结温 125℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

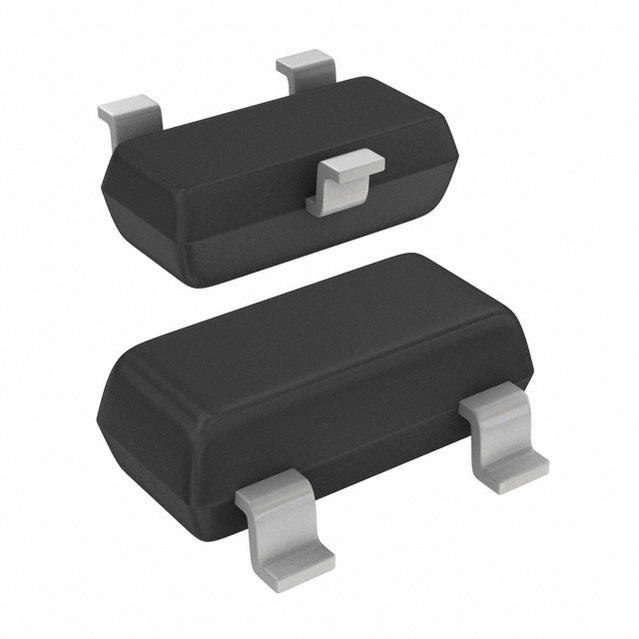

封装 SOT-23-3

外形尺寸

高度 1 mm

封装 SOT-23-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买BAT721S,215

型号： BAT721S,215

制造商： NXP 恩智浦

描述：NXP BAT721S,215 小信号肖特基二极管, 双系列, 40 V, 200 mA, 300 mV, 1 A, 150 °C

立即咨询

替代型号BAT721S,215

型号/品牌	代替类型	替代型号对比
BAT721S,215 NXP 恩智浦	当前型号	当前型号
BAT721 恩智浦	完全替代	BAT721S,215和BAT721的区别
BAS16,215 恩智浦	类似代替	BAT721S,215和BAS16,215的区别
BAT721A,215 恩智浦	类似代替	BAT721S,215和BAT721A,215的区别
