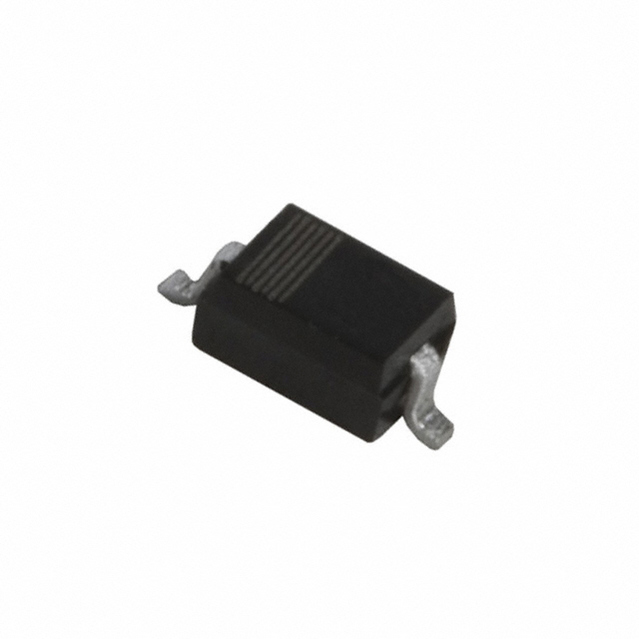

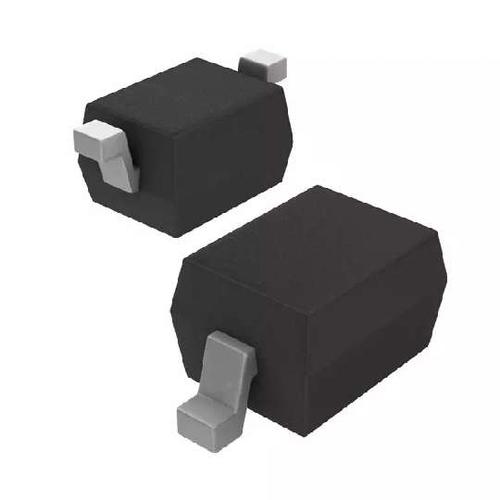

NXP BAT760,115 肖特基整流器, 单, 20 V, 1 A, SOD-323, 2 引脚, 550 mV
The is a Planar Medium power Schottky barrier single diode with an integrated guard ring for stress protection. It is encapsulated in a very small surface-mounted device SMD plastic package.
- .
- Ultra high-speed switching
- .
- Very low forward-voltage
- .
- Guard-ring protected
- .
- Protection circuits
针脚数 2
正向电压 550mV @1A
热阻 180℃/W RθJA
正向电流 1 A
最大正向浪涌电流（Ifsm） 5 A
正向电压Max 550 mV
正向电流Max 1 A
工作温度Max 125 ℃
工作温度Min -65 ℃
工作结温 125℃ Max
安装方式 Surface Mount
引脚数 2
封装 SOD-323
长度 1.8 mm
宽度 1.35 mm
高度 1.05 mm
封装 SOD-323
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
BAT760,115 NXP 恩智浦 | 当前型号 | 当前型号 |
BAT760 恩智浦 | 类似代替 | BAT760,115和BAT760的区别 |
