INFINEON BSP89 晶体管, MOSFET, N沟道, 360 mA, 240 V, 4.2 ohm, 10 V, 1.4 V
最大源漏极电压Vds Drain-Source Voltage| 240V \---|--- 最大栅源极电压Vgs± Gate-Source Voltage| 20V 最大漏极电流Id Drain Current| 350mA/0.35A 源漏极导通电阻ΩRds DΩ/Ohmain-SouΩ/Ohmce On-State Ω/Ohmesistance| 4.9Ω/Ohm 350mA,10V 开启电压Vgs(th) Gate-Source Threshold Voltage| 1.2V 耗散功率Pd Power Dissipation| 1.8W Description & Applications| Smart Lowside Power Switch N-Channel Enhancement mode Logic Level dv/dt rated •Pb-free lead plating; RoHS compliant • ee lead plating; RoHS compliant Qualified according to AEC Q101 描述与应用| 低端智能电源开关 N沟道 增强模式 逻辑电平 dv / dt的额定 •无铅引脚电镀,符合RoHS •EE镀铅,符合RoHS标准 符合AEC Q101
针脚数 3
漏源极电阻 4.2 Ω
极性 N-Channel
耗散功率 1.7 W
阈值电压 1.4 V
漏源极电压Vds 240 V
连续漏极电流Ids 360 mA
上升时间 3.5 ns
输入电容Ciss 80pF @25VVds
下降时间 3.5 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温Max 150 ℃
耗散功率Max 1800 mW
安装方式 Surface Mount
引脚数 3

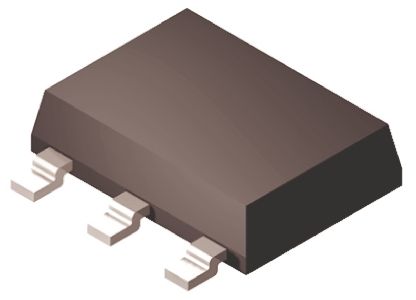

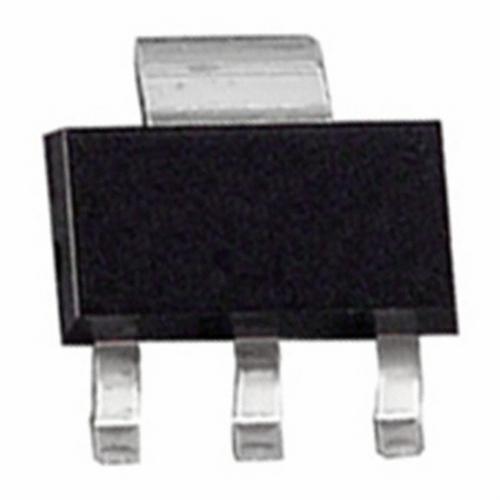

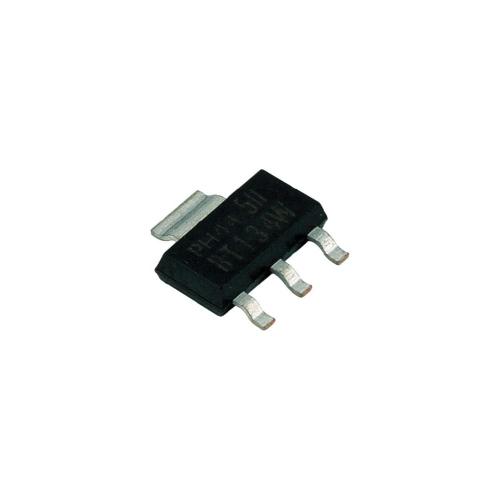

封装 SOT-223
长度 6.5 mm
宽度 3.5 mm
高度 1.6 mm
封装 SOT-223
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Onboard charger
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
BSP89 Infineon 英飞凌 | 当前型号 | 当前型号 |
BSP89,115 恩智浦 | 功能相似 | BSP89和BSP89,115的区别 |
BSP129 英飞凌 | 功能相似 | BSP89和BSP129的区别 |
