NXP BAT46WH,115 二极管 小信号, 单, 100 V, 250 mA, 850 mV, 5.9 ns, 2.5 A

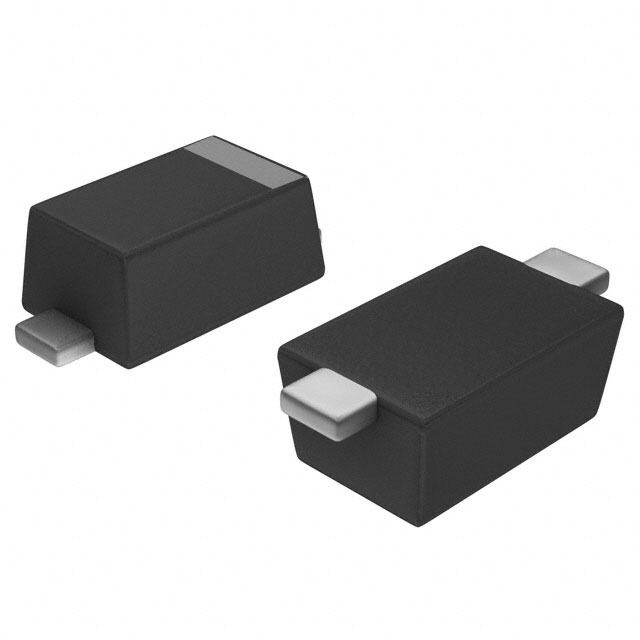

The is a planar single Schottky Barrier Diode with an integrated guard ring for stress protection, encapsulated in a small and flat lead SOD123F surface-mounted device SMD plastic package. It is used for high-speed switching, voltage clamping, line termination and reverse polarity protection.
- .
- Low forward voltage
- .
- Low capacitance
- .
- * AEC-Q101 qualified
针脚数 2
正向电压 850mV @250mA
热阻 160℃/W RθJA
反向恢复时间 5.9 ns
正向电流 250 mA
最大正向浪涌电流（Ifsm） 2.5 A
正向电压Max 850 mV
正向电流Max 250 mA
工作温度Max 150 ℃
工作结温 150℃ Max
耗散功率Max 780 mW
安装方式 Surface Mount
引脚数 2

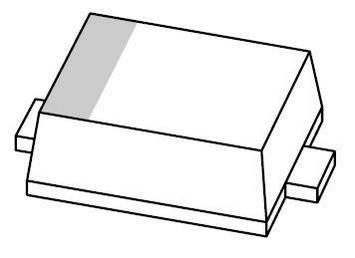

封装 SOD-123F
封装 SOD-123F
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
BAT46WH,115 NXP 恩智浦 | 当前型号 | 当前型号 |
BAT46WH 恩智浦 | 类似代替 | BAT46WH,115和BAT46WH的区别 |
CMMSH1-100G TR Central Semiconductor | 功能相似 | BAT46WH,115和CMMSH1-100G TR的区别 |
