BCS-108-L-D-HE参数规格_中文资料_数据手册PDF

BCS-108-L-D-HE概述

Conn Socket Strip SKT 16POS 2.54mm Solder RA Thru-Hole Tube

The BCS series from are Tiger Claw pass through socket strips. These through hole socket strips mates with Samtec TSW, MTSW, HTSW, HMTSW, TSS, ZSS, DW, EW, ZW, HW, TSM, MTLW and PHT series of connectors.

.: Orderable with single and dual row -S/-D options

.: Pitch spacing is 2.54mm 1 to 50 contacts per row

.: Featured with horizontal entry -HE option

.: Black liquid crystal polymer insulator material

.: Contact material is phosphor bronze

.: 10µ" gold plated contacts

.: Tiger Claw contact system

.: Contact resistance is 10mohm

.: Complies with UL E111594 and CSA 090871_0_000 standards

.: High operating temperature range of -55°C to 125°C

BCS-108-L-D-HE中文资料参数规格

技术参数

触点数 16

极性 Female

触点电镀 Gold

排数 2

针脚数 16

拔插次数 2500

额定电流Max 4.6A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 450 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 20.32 mm

宽度 8.13 mm

高度 5.72 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

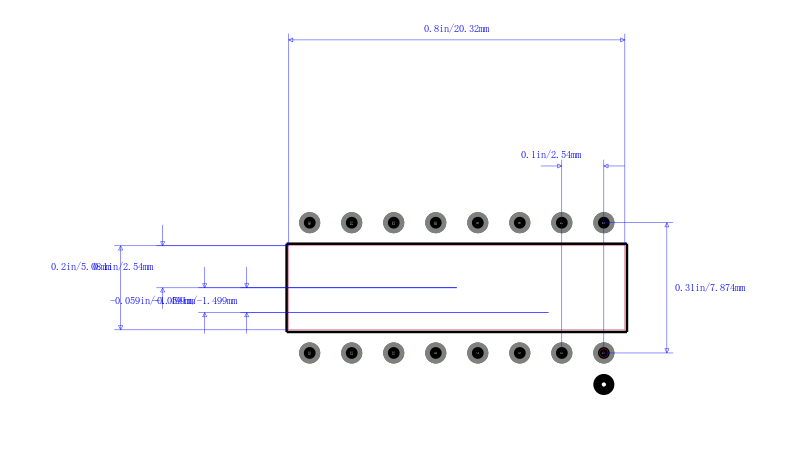

BCS-108-L-D-HE引脚图与封装图

在线购买BCS-108-L-D-HE

型号： BCS-108-L-D-HE

制造商： Samtec 申泰电子

描述：Conn Socket Strip SKT 16POS 2.54mm Solder RA Thru-Hole Tube

立即咨询

替代型号BCS-108-L-D-HE

型号/品牌	代替类型	替代型号对比
BCS-108-L-D-HE Samtec 申泰电子	当前型号	当前型号
BCS-108-F-D-HE 申泰电子	完全替代	BCS-108-L-D-HE和BCS-108-F-D-HE的区别
M20-7880846 Harwin	功能相似	BCS-108-L-D-HE和M20-7880846的区别
