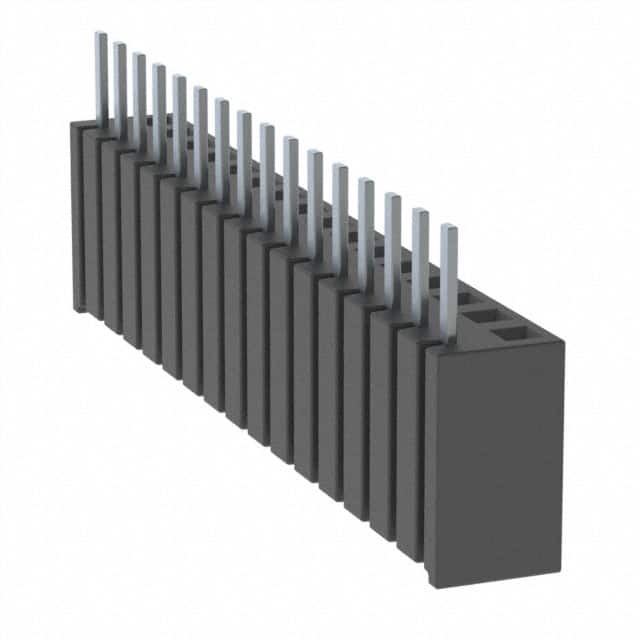

BSW-116-04-T-S

BSW-116-04-T-S图片1
BSW-116-04-T-S图片2
BSW-116-04-T-S图片3
BSW-116-04-T-S图片4
BSW-116-04-T-S图片5
BSW-116-04-T-S图片6
BSW-116-04-T-S概述

Conn Bottom Mount Socket Strip SKT 16POS 2.54mm Solder ST Thru-Hole

16 位置 插座,分离式 0.100"(2.54mm) 通孔,底部安装 锡


得捷:
CONN RCPT 16POS 0.1 TIN PCB


艾睿:
Easily mount this bottom mount socket strip BSW-116-04-T-S header connector from Samtec onto your PCB project to support a variety of physical configuration options. This SKT connector&s;s 16 contacts that are made out of phosphor bronze and plated with tin over nickel. Its pitch is 2.54 mm. It has a socket type gender. It has a straight body orientation. This is a 1-row connector. This device has a maximum current rating of 3 A. This product is 41.15 mm long, 8.89 mm tall and 5.08 mm deep. BSW-116-04-T-S is housed in black thermoplastic. It uses the solder termination method. This connector has an operating temperature of -55 to 105 °C.


安富利:
Conn Bottom Mount Socket Strip SKT 16 POS 2.54mm Solder ST Thru-Hole


Verical:
Conn Bottom Mount Socket Strip SKT 16 POS 2.54mm Solder ST Bottom Entry Thru-Hole Bulk


Newark:
# SAMTEC  BSW-116-04-T-S  Board-To-Board Connector, 2.54 mm, 16 Contacts, Receptacle, BSW Series, Solder, 1 Rows


BSW-116-04-T-S中文资料参数规格
技术参数

触点数 16

极性 Female

触点电镀 Tin

绝缘电阻 5000 MΩ

排数 1

针脚数 16

额定电流Max 3 A

工作温度Max 105 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 8.89 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买BSW-116-04-T-S
型号: BSW-116-04-T-S
描述:Conn Bottom Mount Socket Strip SKT 16POS 2.54mm Solder ST Thru-Hole
替代型号BSW-116-04-T-S
型号/品牌 代替类型 替代型号对比

BSW-116-04-T-S

Samtec 申泰电子

当前型号

当前型号

BSW-116-04-G-S

申泰电子

功能相似

BSW-116-04-T-S和BSW-116-04-G-S的区别
