BBS-108-G-A概述

2.54mm,堆叠端子束夹 - BBS系列BBS 系列板对板通孔堆叠端子束夹,节距为 2.54mm。 这些板对板 PCB 插头接线端子束夹为单排和标准型面。 BBS 系列板对板 PCB 插头接线端子束夹的主体是由黑色玻璃填充聚酯制成,触点由磷青铜制成,带 0.51μm 镀金和黄铜外壳。 使用这些板对板堆叠管座端子束夹的适宜温度范围是 -55°C 至 +125°C。 部件号 BBS-XXX-X-A 的引脚肩高为 5.33 mm。 部件号 BBS-XXX-X-B 的引脚肩高为 8.51 mm。### 注这些 BBL 系列板对板堆叠管座可与以下产品配接: SL 系列薄型插座板:请参阅库存号 767-9329(典型)。 SS 系列插座板:请参见库存号 767-9707(典型)。### 2.54 mm 板对板和线对板 - Samtec

机制板 2.54mm,堆叠端子束夹 - BBS系列

BBS 系列板对板通孔堆叠端子束夹,节距为 2.54mm。 这些板对板 PCB 插头接线端子束夹为单排和标准型面。 BBS 系列板对板 PCB 插头接线端子束夹的主体是由黑色玻璃填充聚酯制成,触点由磷青铜制成,带 0.51μm 镀金和黄铜外壳。 使用这些板对板堆叠管座端子束夹的适宜温度范围是 -55°C 至 +125°C。

部件号 BBS-XXX-X-A 的引脚肩高为 5.33 mm。

部件号 BBS-XXX-X-B 的引脚肩高为 8.51 mm。

### 注

这些 BBL 系列板对板堆叠管座可与以下产品配接:

SL 系列薄型插座板:请参阅库存号 767-9329(典型)。

SS 系列插座板:请参见库存号 767-9707(典型)。

### 2.54 mm 板对板和线对板 -

BBS-108-G-A中文资料参数规格
技术参数

触点数 8

极性 Male

触点电镀 Gold

额定电流 1 A

排数 1

针脚数 8

额定电流Max 1A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 20.3 mm

宽度 2.54 mm

高度 8.51 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

BBS-108-G-A引脚图与封装图

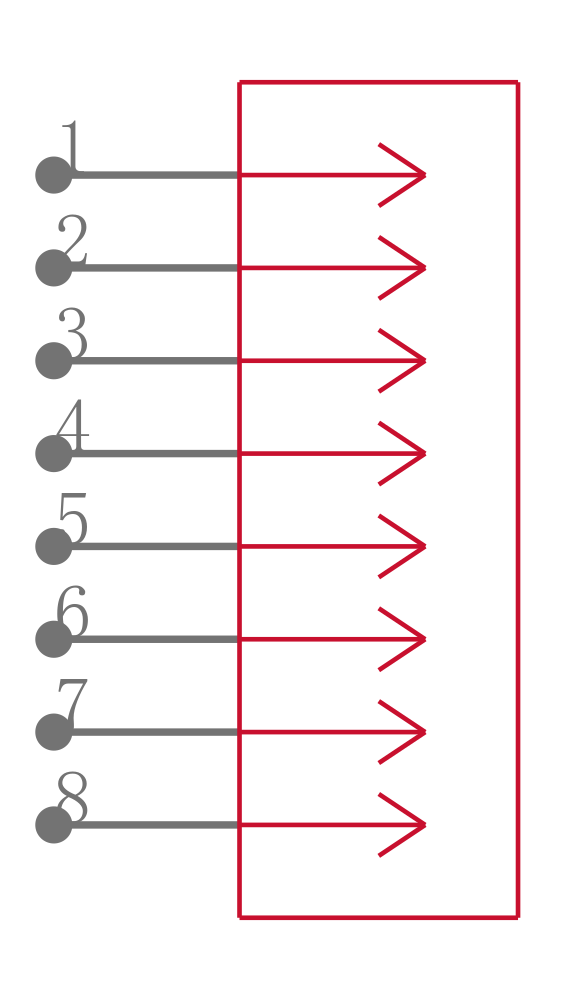

BBS-108-G-A引脚图

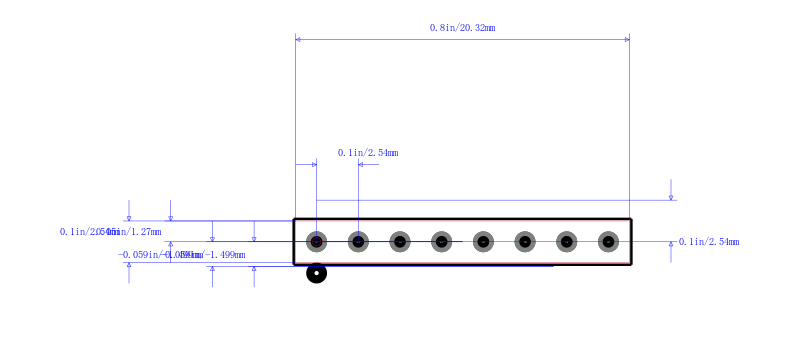

BBS-108-G-A封装图

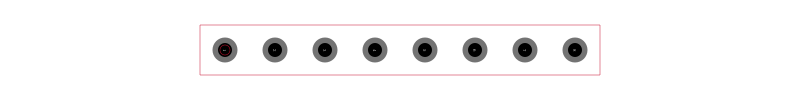

BBS-108-G-A封装焊盘图
