BAT54AWT3参数规格_中文资料_数据手册PDF_引脚图-锐单商城

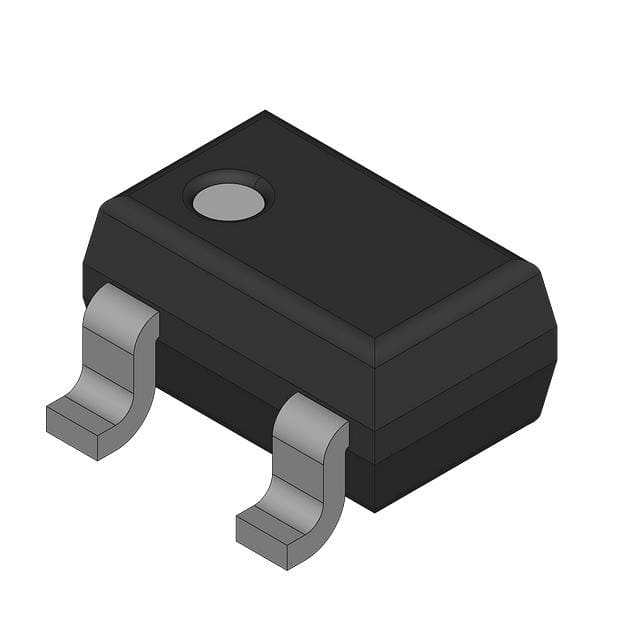

BAT54AWT3图片1

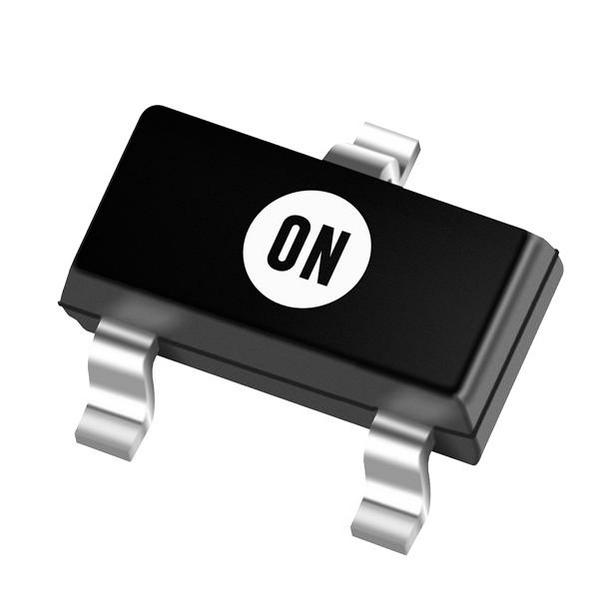

BAT54AWT3图片2

BAT54AWT3图片3

BAT54AWT3概述

肖特基势垒二极管 Schottky Barrier Diodes

Diode

得捷:
RECTIFIER DIODE, SCHOTTKY

立创商城:
30V 200mA 800mV@100mA

贸泽:
Schottky Diodes & Rectifiers 30V 225mW Dual

罗切斯特:
Diode Schottky 30V 0.2A 3-Pin SC-70 T/R

BAT54AWT3中文资料参数规格

技术参数

正向电压 0.8 V

反向恢复时间 5 ns

正向电流 200 mA

最大正向浪涌电流（Ifsm） 600 mA

工作温度Max 125 ℃

工作温度Min 55 ℃

封装参数

安装方式 Surface Mount

封装 SC-70

外形尺寸

长度 2.1 mm

宽度 1.24 mm

高度 0.85 mm

封装 SC-70

物理参数

工作温度 55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买BAT54AWT3

型号： BAT54AWT3

制造商： ON Semiconductor 安森美

描述：肖特基势垒二极管 Schottky Barrier Diodes

替代型号BAT54AWT3

型号/品牌	代替类型	替代型号对比
BAT54AWT3 ON Semiconductor 安森美	当前型号	当前型号
BAT54AWT1G 安森美	功能相似	BAT54AWT3和BAT54AWT1G的区别
BAT54AW-7-F 美台	功能相似	BAT54AWT3和BAT54AW-7-F的区别
BAT54AWFILM 意法半导体	功能相似	BAT54AWT3和BAT54AWFILM的区别
