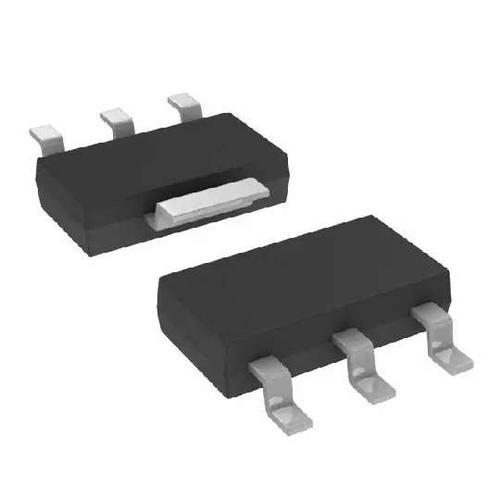

BSP603S2L图片1

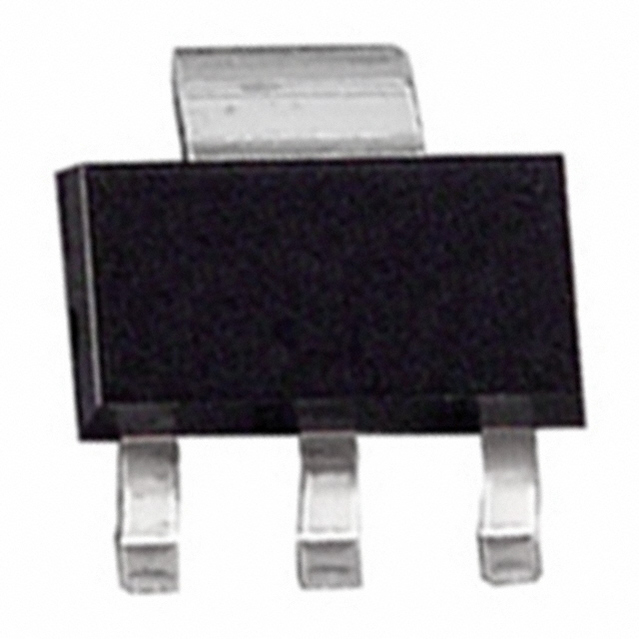

BSP603S2L图片2

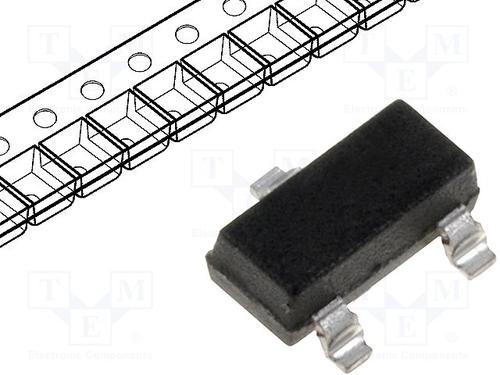

BSP603S2L图片3

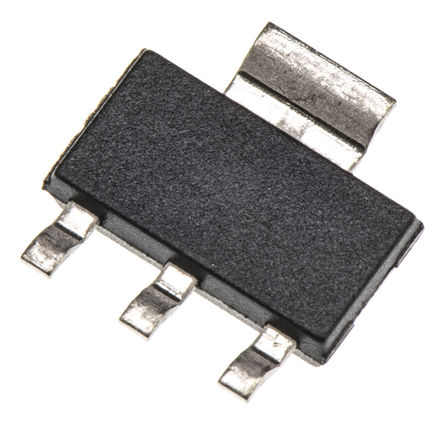

BSP603S2L图片4

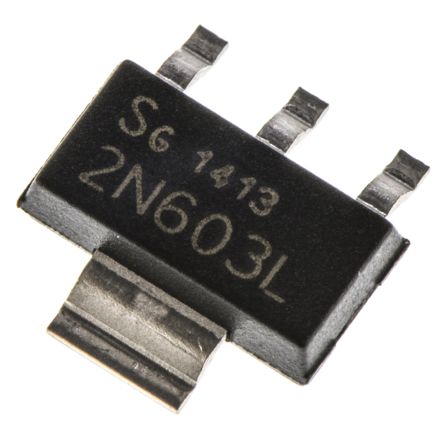

BSP603S2L图片5
BSP603S2L图片6
BSP603S2L图片7
BSP603S2L图片8
BSP603S2L图片9
BSP603S2L图片10
BSP603S2L图片11
BSP603S2L概述

Infineon OptiMOS™ 功率 MOSFET 系列OptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。 N 通道 - 增强模式 符合汽车 AEC Q101 规格 MSL1 高达 260°C 峰值回流焊接 175°C 工作温度 绿色封装(无铅) 超低 Rdson ### MOSFET 晶体管,InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能

OptiMOS™ 功率 MOSFET 系列

OptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。

N 通道 - 增强模式

符合汽车 AEC Q101 规格

MSL1 高达 260°C 峰值回流焊接

175°C 工作温度

绿色封装(无铅)

超低 Rdson

### MOSFET ,Infineon

Infineon 提供庞大且全面的 MOSFET 设备组合,其中包括 CoolMOS、OptiMOS 和 StrongIRFET 系列。它们提供同类最佳性能,实现更高效率、功率密度和成本效益。需要高质量和增强型保护功能的设计获益于符合 AEC-Q101 汽车工业标准的 MOSFET。

BSP603S2L中文资料参数规格
技术参数

额定电压DC 55.0 V

额定电流 5.20 A

额定功率 1.8 W

通道数 1

漏源极电阻 33 mΩ

极性 N-CH

耗散功率 1.8 W

输入电容 1.39 nF

栅电荷 42.0 nC

漏源极电压Vds 55 V

漏源击穿电压 55 V

连续漏极电流Ids 5.20 A

上升时间 16 ns

输入电容Ciss 1390pF @25VVds

额定功率Max 1.8 W

下降时间 16 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.8 W

封装参数

安装方式 Surface Mount

封装 SOT-223-4

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.6 mm

封装 SOT-223-4

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

在线购买BSP603S2L
型号: BSP603S2L
描述:Infineon OptiMOS™ 功率 MOSFET 系列 OptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。 N 通道 - 增强模式 符合汽车 AEC Q101 规格 MSL1 高达 260°C 峰值回流焊接 175°C 工作温度 绿色封装(无铅) 超低 Rdson ### MOSFET 晶体管,Infineon Infineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能
替代型号BSP603S2L
型号/品牌 代替类型 替代型号对比

BSP603S2L

Infineon 英飞凌

当前型号

当前型号

BSP615S2L

英飞凌

类似代替

BSP603S2L和BSP615S2L的区别
