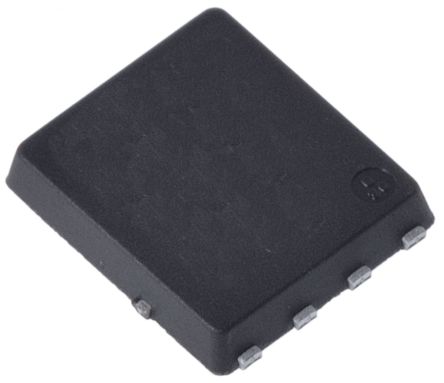

Infineon OptiMOS 3 系列 Si N沟道 MOSFET BSC042N03MSGATMA1, 93 A, Vds=30 V, 8引脚 TDSON封装
I OptiMOS™3 功率 MOSFET,高达 40V
OptiMOS™产品提供高效能封装,以解决最具挑战性的应用,在有限空间内提供完全的灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。
快速切换 MOSFET,用于 SMPS
优化技术,用于直流/直流转换器
符合目标应用的 JEDEC1 规格
N 通道,逻辑电平
极佳的栅极电荷 x R DSon 产品 FOM
极低导通电阻 R DSon
无铅电镀
得捷:
MOSFET N-CH 30V 17A/93A TDSON
欧时:
Infineon OptiMOS 3 系列 Si N沟道 MOSFET BSC042N03MSGATMA1, 93 A, Vds=30 V, 8引脚 TDSON封装
艾睿:
As an alternative to traditional transistors, the BSC042N03MSGATMA1 power MOSFET from Infineon Technologies can be used to both amplify and switch electronic signals. Its maximum power dissipation is 2500 mW. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. This MOSFET transistor has an operating temperature range of -55 °C to 150 °C. This device utilizes optimos technology. This N channel MOSFET transistor operates in enhancement mode.
Chip1Stop:
Trans MOSFET N-CH 30V 17A 8-Pin TDSON EP
TME:
Transistor: N-MOSFET; unipolar; 30V; 82A; 57W; PG-TDSON-8
Verical:
Trans MOSFET N-CH 30V 17A 8-Pin TDSON EP T/R
罗切斯特:
Trans MOSFET N-CH 30V 17A 8-Pin TDSON EP
Win Source:
MOSFET N-CH 30V 93A TDSON-8
额定功率 57 W
极性 N-Channel
耗散功率 2.5 W
输入电容 3200 pF
漏源极电压Vds 30 V
连续漏极电流Ids 17A
上升时间 8 ns
输入电容Ciss 3200pF @15VVds
下降时间 8 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 2.5W Ta, 57W Tc
安装方式 Surface Mount
引脚数 8
封装 PG-TDSON-8
长度 6.1 mm
宽度 5.49 mm
高度 1.1 mm
封装 PG-TDSON-8
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Onboard charger, Mainboard, VRD/VRM
RoHS标准
含铅标准 Lead Free
REACH SVHC标准 No SVHC
