BSZ086P03NS3G

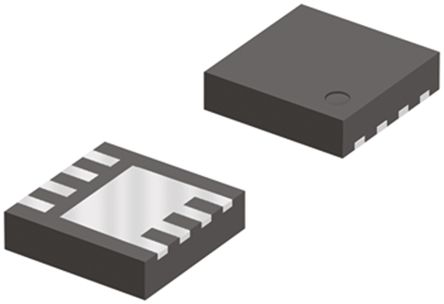

BSZ086P03NS3G图片1

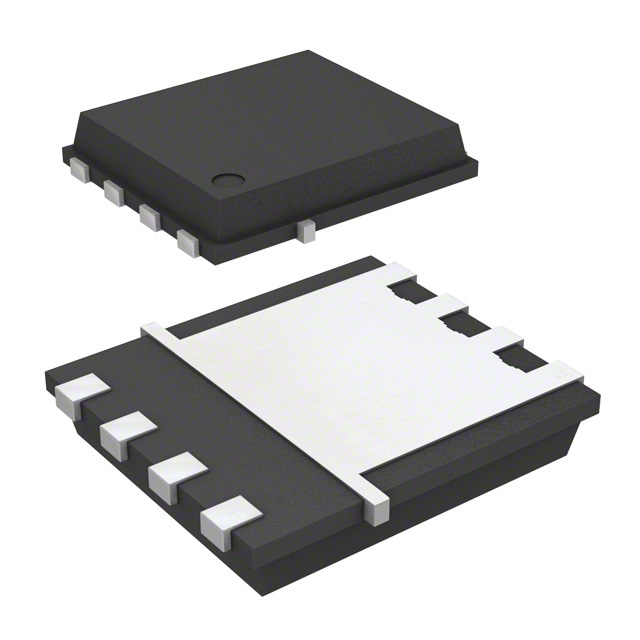

BSZ086P03NS3G图片2
BSZ086P03NS3G图片3
BSZ086P03NS3G图片4
BSZ086P03NS3G概述

Infineon OptiMOS™P P 通道功率 MOSFET**Infineon** **OptiMOS**™ P 通道电源 MOSFET 设计用于提供增强功能,以便达到质量指标。 特征包括超低切换损耗、通态电阻、雪崩额定值以及达到汽车解决方案的 AEC 标准。 应用包括:直流-直流、电动机控制、汽车和 eMobility。 增强型模式 雪崩等级 低切换和传导功率损耗 无铅引线电镀;符合 RoHS 标准 标准封装 OptiMOS™ P 通道系列:温度范围为 -55°C 至 +175°C ### MOSFET 晶体管,InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能

OptiMOS™P P 通道功率 MOSFET

**Infineon** **OptiMOS**™ P 通道电源 MOSFET 设计用于提供增强功能,以便达到质量指标。 特征包括超低切换损耗、通态电阻、雪崩额定值以及达到汽车解决方案的 AEC 标准。 应用包括:直流-直流、电动机控制、汽车和 eMobility。

增强型模式

雪崩等级

低切换和传导功率损耗

无铅引线电镀;符合 RoHS 标准

标准封装

OptiMOS™ P 通道系列:温度范围为 -55°C 至 +175°C


立创商城:
P沟道 30V 13.5A


力源芯城:
-30V,-40A,P沟道功率MOSFET


Win Source:
OptiMOS P3 Power-Transistor


BSZ086P03NS3G中文资料参数规格
技术参数

极性 P-Channel

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 69 W

封装参数

安装方式 Surface Mount

引脚数 8

封装 PG-TSDSON-8

外形尺寸

长度 3.4 mm

宽度 3.4 mm

高度 1.1 mm

封装 PG-TSDSON-8

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

BSZ086P03NS3G引脚图与封装图
BSZ086P03NS3G引脚图
BSZ086P03NS3G封装焊盘图
在线购买BSZ086P03NS3G
型号: BSZ086P03NS3G
描述:Infineon OptiMOS™P P 通道功率 MOSFET **Infineon** **OptiMOS**™ P 通道电源 MOSFET 设计用于提供增强功能,以便达到质量指标。 特征包括超低切换损耗、通态电阻、雪崩额定值以及达到汽车解决方案的 AEC 标准。 应用包括:直流-直流、电动机控制、汽车和 eMobility。 增强型模式 雪崩等级 低切换和传导功率损耗 无铅引线电镀;符合 RoHS 标准 标准封装 OptiMOS™ P 通道系列:温度范围为 -55°C 至 +175°C ### MOSFET 晶体管,Infineon Infineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能
