BF512,215

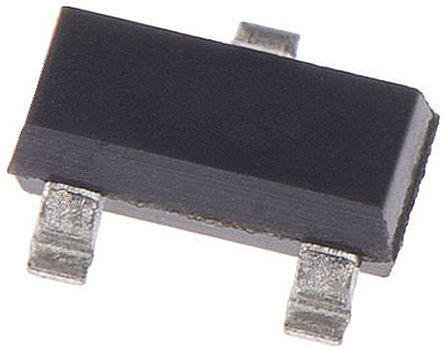

BF512,215图片1

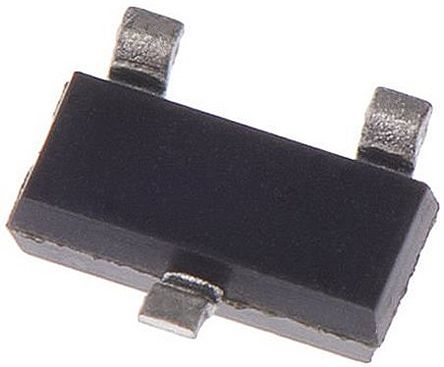

BF512,215图片2
BF512,215图片3
BF512,215图片4
BF512,215图片5
BF512,215图片6
BF512,215图片7
BF512,215图片8
BF512,215图片9
BF512,215图片10
BF512,215图片11
BF512,215图片12
BF512,215图片13
BF512,215概述

N 通道 JFET,NXP### JFET 晶体管一系列 JFET(接线场效应晶体管)和 HEMT/HFET(高电子迁移率晶体管/异质结 FET)分立半导体设备。

N 通道 JFET,


得捷:
JFET N-CH 20V 30MA SOT23


欧时:
NXP BF512,215 N通道 JFET 晶体管, Vds=20 V, Idss: 6 → 12mA, 3引脚 SOT-23 TO-236AB封装


艾睿:
The unique characteristics of this BF512,215 JFET from NXP Semiconductors make it a versatile electronic component to have in an electronic circuit design. Its maximum power dissipation is 250 mW. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. It is made in a single configuration. This junction field effect transistor has an operating temperature range of -65 °C to 150 °C.


安富利:
Trans JFET N-CH 20V 30mA 3-Pin TO-236AB T/R


Chip1Stop:
Trans JFET N-CH 20V 30mA Si 3-Pin TO-236AB T/R


Verical:
Trans JFET N-CH 20V 30mA Si 3-Pin TO-236AB T/R


RfMW:
Transistors


DeviceMart:
JFET N-CH 20V 30MA SOT23


BF512,215中文资料参数规格
技术参数

频率 100 MHz

额定电流 30 mA

耗散功率 250 mW

测试电流 5 mA

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 250 mW

额定电压 20 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3 mm

宽度 1.4 mm

高度 1 mm

封装 SOT-23-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买BF512,215
型号: BF512,215
制造商: NXP 恩智浦
描述:N 通道 JFET,NXP ### JFET 晶体管 一系列 JFET(接线场效应晶体管)和 HEMT/HFET(高电子迁移率晶体管/异质结 FET)分立半导体设备。
替代型号BF512,215
型号/品牌 代替类型 替代型号对比

BF512,215

NXP 恩智浦

当前型号

当前型号

BF511,215

恩智浦

完全替代

BF512,215和BF511,215的区别

BF512,235

恩智浦

完全替代

BF512,215和BF512,235的区别
