BD57020MWV-E2概述
无线功率发送器芯片
Wireless power transmitter is composed of inverters for coil drive, controller for communication of Qi compliant and demodulating circuit, 4-channel GPIO, TCXO buffer and I2C interface. It works as a controller in wireless power transmitter based on the Qi compliant by using it with a general purpose microcomputer. Typically used in PC"s and cradle for charge stand.
- .
- Foreign object detection FOD
- .
- 4.2V to 5.3V input power supply voltage range
- .
- 4.6V to 20V input adapter voltage range
BD57020MWV-E2中文资料参数规格
技术参数
电源电压DC 4.20V min
输出电压 3.3 V
输出电流 30 mA
针脚数 40
输出功率 15 W
输入电压Max 5.3 V
输入电压Min 4.2 V
工作温度Max 85 ℃
工作温度Min -20 ℃
电源电压 5 V
电源电压Max 5.3 V
电源电压Min 4.2 V
输入电压 4.2V ~ 5.3V
封装参数
安装方式 Surface Mount
引脚数 40
封装 UQFN-40
外形尺寸
封装 UQFN-40
物理参数
工作温度 -20℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 无线电力发射器, 无线充电
符合标准
RoHS标准 RoHS Compliant
含铅标准 PB free
海关信息
ECCN代码 EAR99

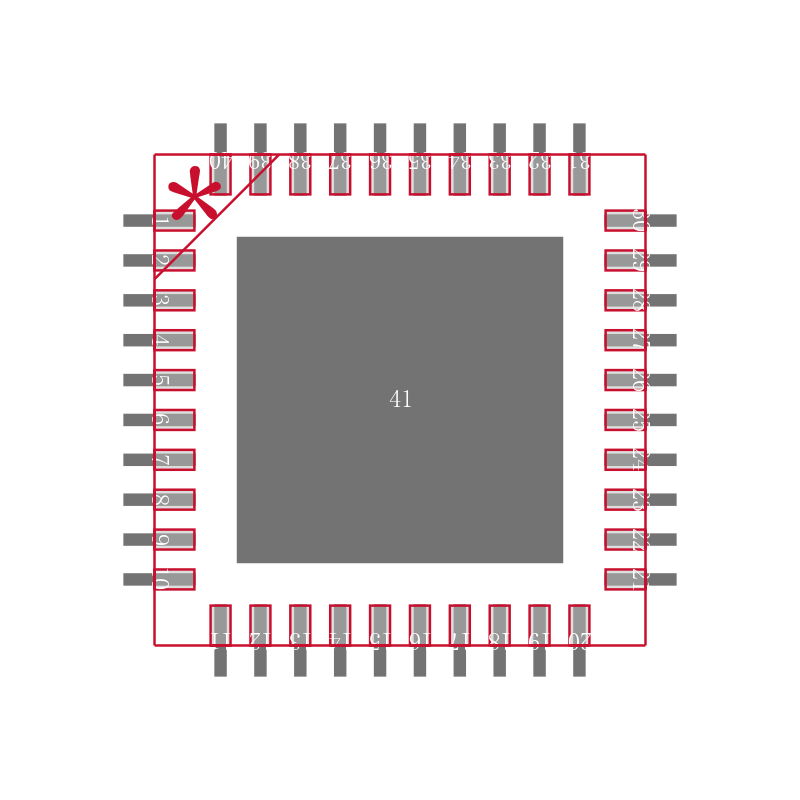

BD57020MWV-E2引脚图与封装图
