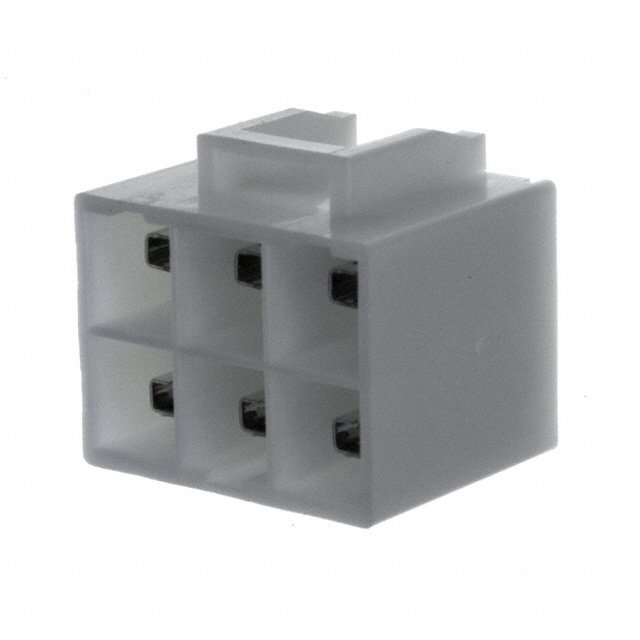

B06P-VL

B06P-VL图片1
B06P-VL图片2
B06P-VL图片3
B06P-VL图片4
B06P-VL图片5
B06P-VL图片6
B06P-VL图片7
B06P-VL图片8
B06P-VL图片9
B06P-VL概述

JST JAPAN SOLDERLESS TERMINALS  B06P-VL  线至板连接器, VL系列, 6 触点, 针座, 6.2 mm, 通孔安装, 2 排

VL Series 6 Position 6.2 mm Pitch Through Hole Straight Shrouded Header


欧时:
connector,multipole PCB


得捷:
CONN HEADER VERT 6POS 6.2MM


立创商城:
B06P-VL


e络盟:
线至板连接器, VL系列, 6 触点, 针座, 6.2 mm, 通孔安装, 2 排


Chip1Stop:
Conn Shrouded Header HDR 6 POS 6.2mm Solder ST Thru-Hole Box


Verical:
Conn Shrouded Header HDR 6 POS 6.2mm Solder ST Thru-Hole Box


Newark:
# JST JAPAN SOLDERLESS TERMINALS  B06P-VL  Wire-To-Board Connector, VL Series, Through Hole, Header, 6, 6.2 mm, Tin Plated Contacts


Win Source:
CONN HEADER 6POS VL SERIES TIN


CDI:
ShroudedHeader, 6Circuit, 6.2mmPitch


B06P-VL中文资料参数规格
技术参数

触点数 6

极性 Male

触点电镀 Tin

额定电流 20 A

绝缘电阻 1000 MΩ

排数 2

针脚数 6

额定电流Max 20 A

额定电压 600 V

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

封装 Through Hole

外形尺寸

长度 19.6 mm

宽度 18 mm

高度 16.4 mm

封装 Through Hole

物理参数

外壳颜色 White

颜色 Natural

触点材质 Copper

材质 Polyamide PA

工作温度 -25℃ ~ 90℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 Non-Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

B06P-VL引脚图与封装图

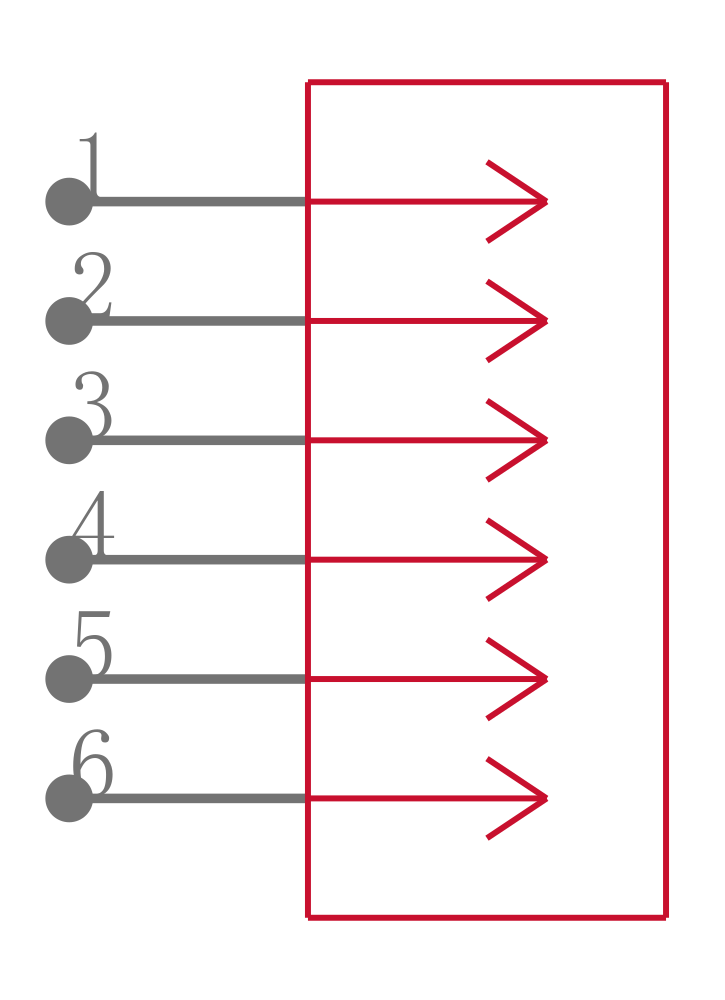

B06P-VL引脚图

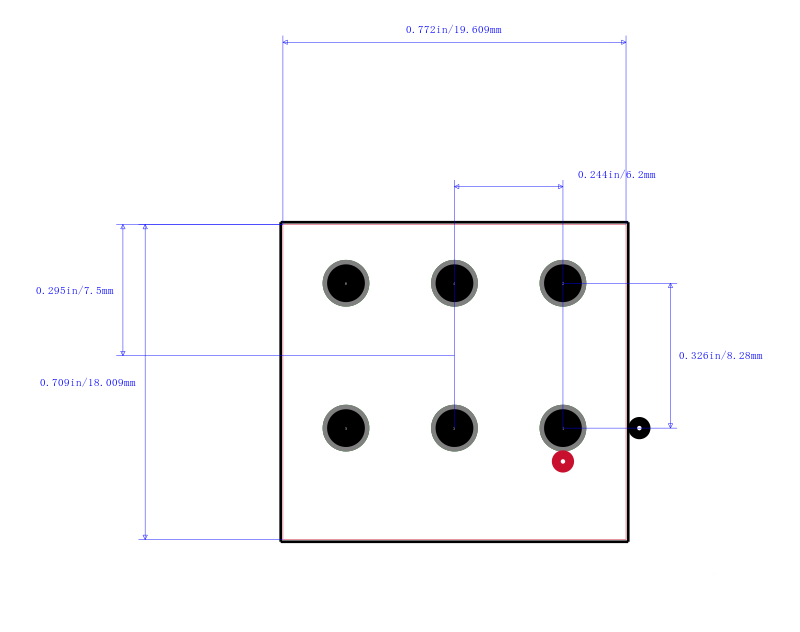

B06P-VL封装图

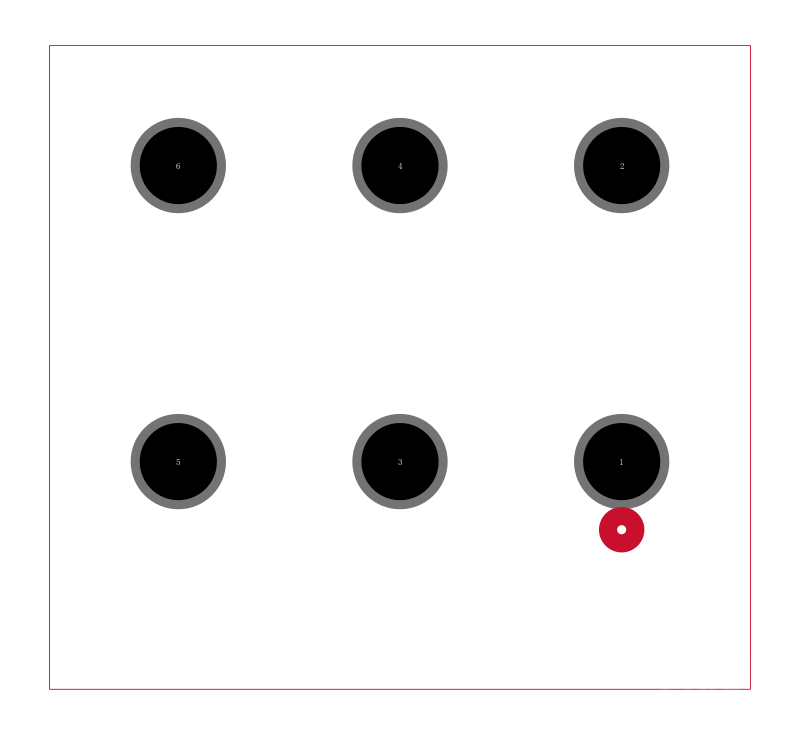

B06P-VL封装焊盘图
在线购买B06P-VL
型号: B06P-VL
制造商: JST 日本压着端子
描述:JST JAPAN SOLDERLESS TERMINALS  B06P-VL  线至板连接器, VL系列, 6 触点, 针座, 6.2 mm, 通孔安装, 2 排
