B6B-XH-A参数规格_中文资料_数据手册PDF

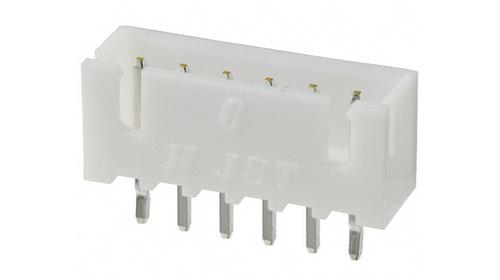

B6B-XH-A概述

Socket; wire-board; male; XH; 2.5mm; PIN:6; THT; 250V; 3A; -25÷85℃

针座通孔 6 位置 0.098"（2.50mm）

得捷:
CONN HEADER VERT 6POS 2.5MM

Chip1Stop:
Conn Shrouded Header HDR 6 POS 2.5mm Solder ST Thru-Hole Box

TME:
Socket; wire-board; male; XH; 2.5mm; PIN:6; THT; 250V; 3A; -25÷85°C

CDI:
ShroudedHdr, ThruHole, Top Entry, 6Circuit, 2.5mmPitch

B6B-XH-A中文资料参数规格

技术参数

触点数 6

触点电镀 Tin Lead

额定电流 3 A

排数 1

方向 Straight

针脚数 6

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 6

引脚间距 2.50 mm

外形尺寸

长度 17.4 mm

宽度 5.75 mm

高度 7.00 mm

引脚间距 2.50 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

工作温度 -25℃ ~ 85℃

外壳材质 Nylon

其他

产品生命周期 Obsolete

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

B6B-XH-A引脚图与封装图
