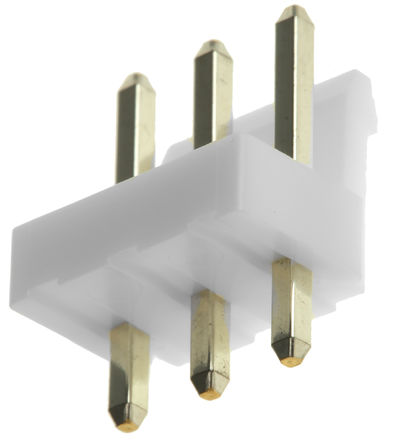

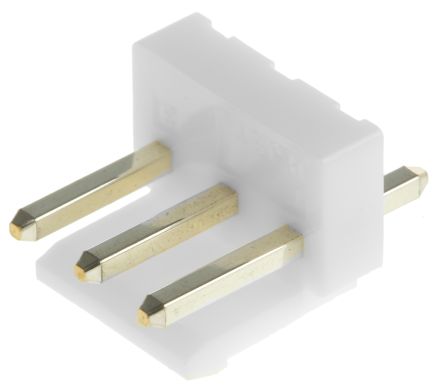

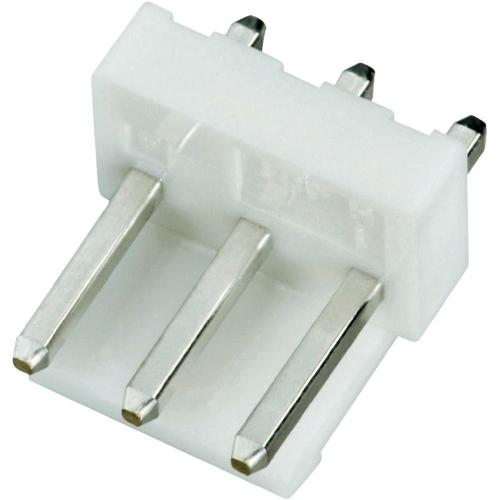

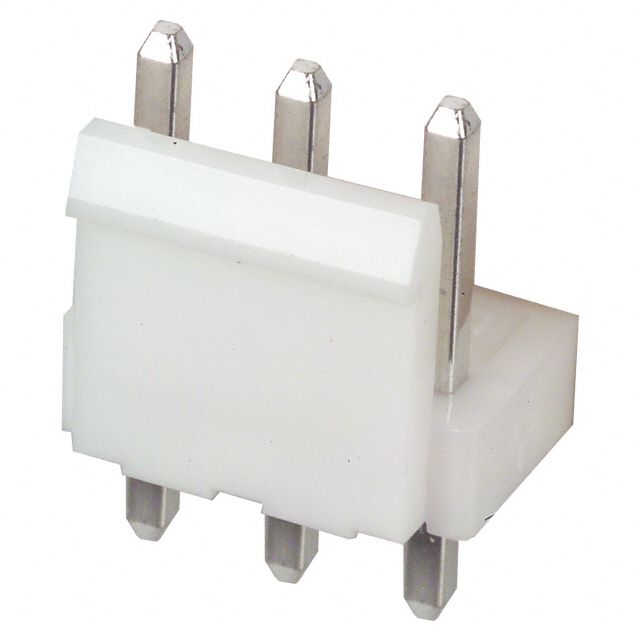

JST JAPAN SOLDERLESS TERMINALS B3P-VHLFSN 线至板连接器, 垂直, VH系列, 3 触点, 针座, 3.96 mm, 通孔安装, 1 排
VH 系列锁定印刷电路板管座
JST VH 系列锁定管座提供顶部接入和侧面接入类型，且具有本色（白色）UL 94V-0 额定模具和镀锡支柱。有关典型的匹配 VH 系列外壳和触点，请分别参见 RS 820-1172 和 820-1163。
### 3.96mm 线对板，JST VH 系列
JST 的 VH 系列 3.96mm 节距结构紧凑，可承载高电流。设计特点包括盒触点、极化外壳和安全的锁定机制。
触点数 3
极性 Male
触点电镀 Tin
额定电压AC 250 V
额定电流 10 A
绝缘电阻 1000 MΩ
排数 1
针脚数 3
额定电流Max 10 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 250 V
接触电阻Max 20 mΩ
安装方式 Through Hole

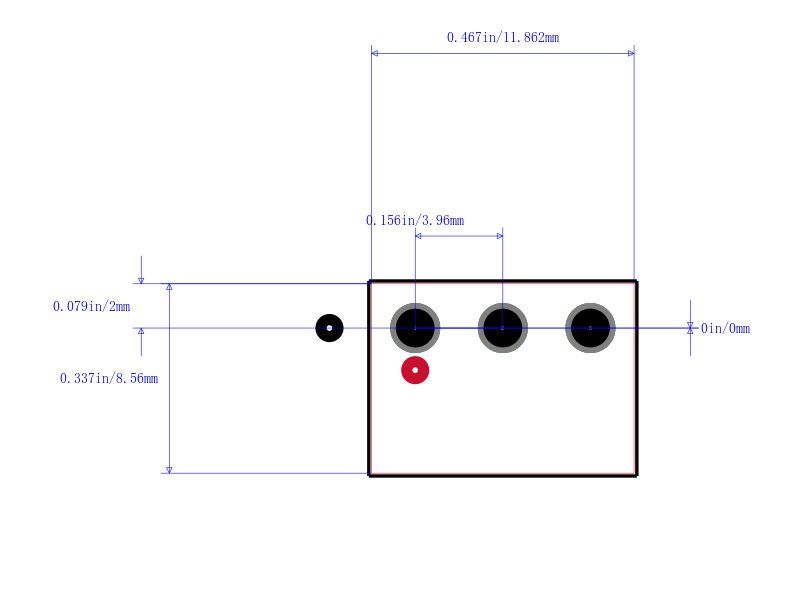

封装 插座 P=3.96mm
引脚间距 3.96 mm
长度 11.82 mm
宽度 8.5 mm
高度 10.9 mm
封装 插座 P=3.96mm
引脚间距 3.96 mm
外壳颜色 White
颜色 Natural
触点材质 Brass
材质 Polyamide PA
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
B3P-VHLFSN JST 日本压着端子 | 当前型号 | 当前型号 |
B3P-VH 日本压着端子 | 功能相似 | B3P-VHLFSN和B3P-VH的区别 |
LHC-03-TS ADAM Technologies | 功能相似 | B3P-VHLFSN和LHC-03-TS的区别 |
LHC-03-TS-V0 ADAM Technologies | 功能相似 | B3P-VHLFSN和LHC-03-TS-V0的区别 |
