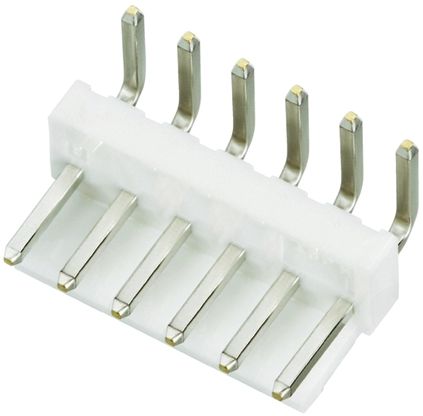

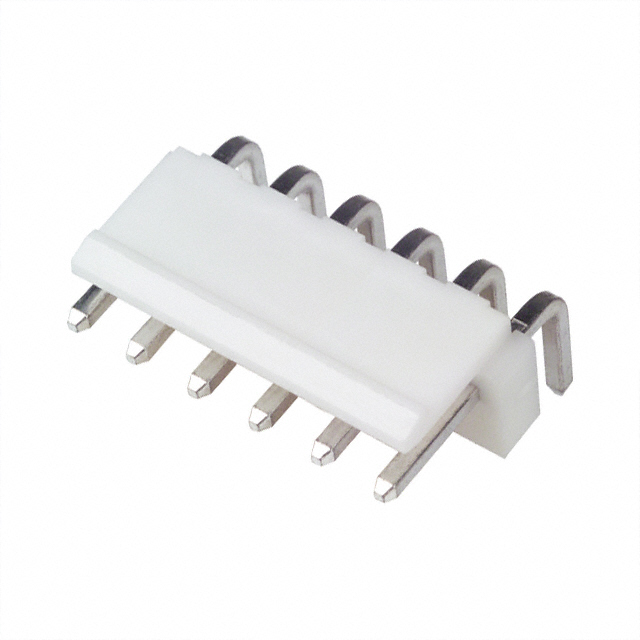

3.96 mm 间距 6 位置 单排 侧面入口 锁定 线对板 针座
VH 系列管座
VH 系列是 公司生产的间距为 3.96 mm 的线对板通孔式，适用于信号、电源或输出电路等应用。紧凑的外形、出色的容量以及牢固的锁定式触点和安装座是 VH 系列间距为 3.96 mm 的线对板通孔式连接器的特点。VH 系列管座适用于厚 1.6mm 的印刷电路板。VH 系列连接器插接后的板上高度为 16.5mm（顶部接入式）或 10.5mm（侧面接入式）。
温度范围： -25→85°C
管座材料：PA66 UL94V-0，天然
### 注
可与 VH 系列压接外壳配合使用，请参见库存号 762-0746（典型）。
触点数 6
极性 Male
触点电镀 Tin
额定电流 10 A
绝缘电阻 1000 MΩ
排数 1
针脚数 6
额定电流Max 10 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 250 V
接触电阻Max 20 mΩ
安装方式 Through Hole
封装 -

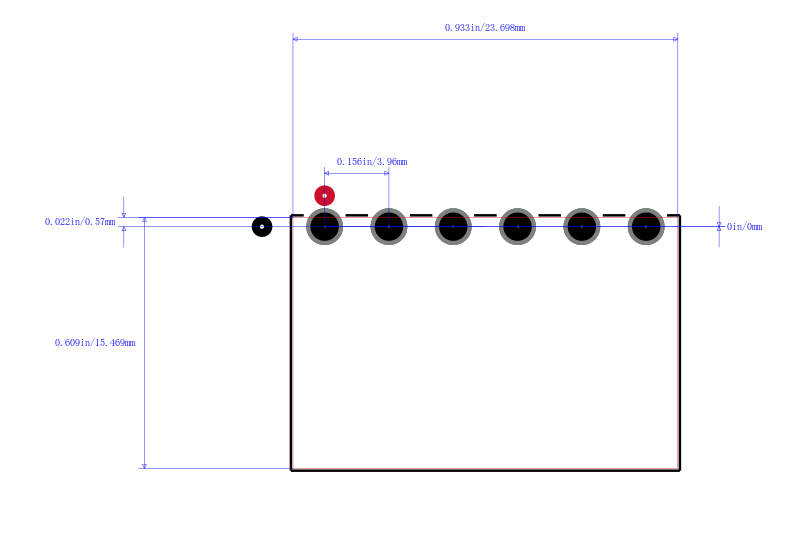

引脚间距 3.96 mm
长度 23.7 mm
宽度 14.9 mm

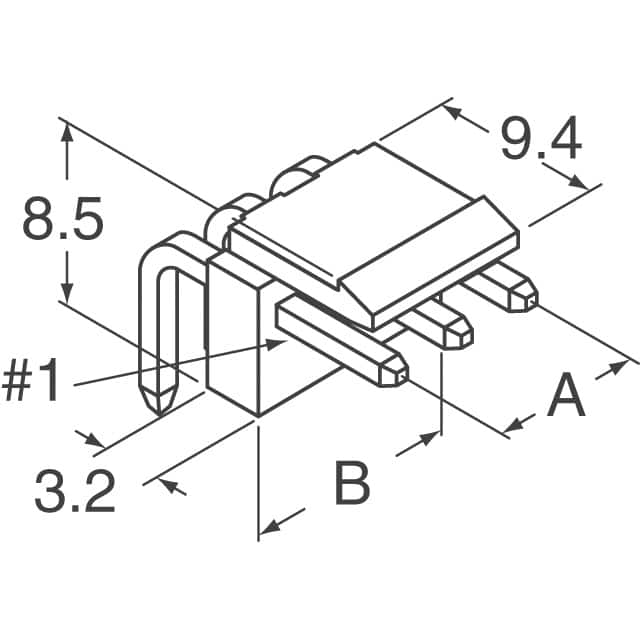

高度 8.5 mm
封装 -
引脚间距 3.96 mm
外壳颜色 White
颜色 Natural
触点材质 Brass
材质 Polyamide PA
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 -
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
B6PS-VHLFSN JST 日本压着端子 | 当前型号 | 当前型号 |
B6PS-VH 日本压着端子 | 功能相似 | B6PS-VHLFSN和B6PS-VH的区别 |
