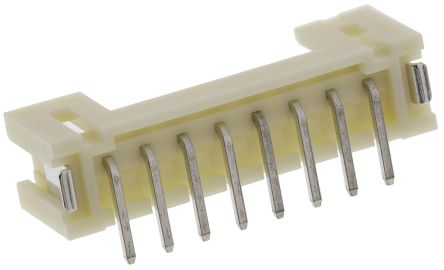

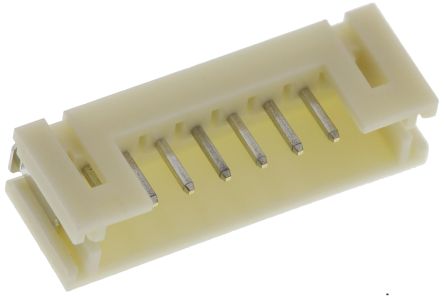

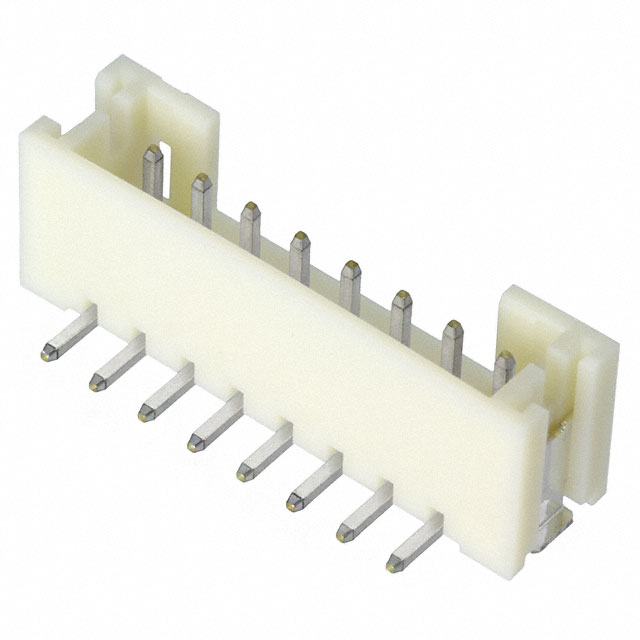

JST JAPAN SOLDERLESS TERMINALS B8B-PH-SM4-TBLFSN 线至板连接器, 顶部进入, PH系列, 8 触点, 针座, 2 mm, 表面安装 , 1 排
电路板 PH 系列表面安装式管座，低插入力，顶部接入
PH 连接器设计用于满足印刷电路板上的高密度内部接线需求。这款连接器设计紧凑、可靠性高且价格经济。
###
**特点和优势**
接触可靠 完全有罩式管座
2A 额定电流
印刷电路板固定机制
表面安装型
额定电压 100V 交流
温度范围 -25°C 至 85°C
接线尺寸 32 AWG 至 24 AWG
触点个数介于 2 至 16 个引脚之间
触点材料为黄铜
镀锡触点
UL、CSA 和 TUV 认证产品
触点数 8
极性 Male
触点电镀 Tin
额定电压AC 100 V
额定电流 2 A
绝缘电阻 1000 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 8
额定电流Max 2 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 100 V
接触电阻Max 20 mΩ
安装方式 Surface Mount
封装 立贴
引脚间距 2.00 mm

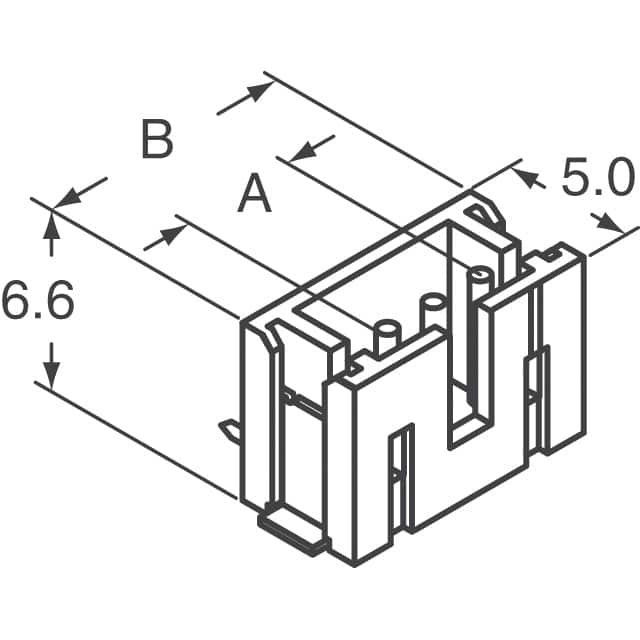

长度 19.9 mm
宽度 5 mm
高度 6.6 mm
封装 立贴
引脚间距 2.00 mm
外壳颜色 Ivory
颜色 White
触点材质 Brass
材质 Polyamide PA
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 -, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
B8B-PH-SM4-TBLFSN JST 日本压着端子 | 当前型号 | 当前型号 |
B8B-PH-K-SLFSN 日本压着端子 | 完全替代 | B8B-PH-SM4-TBLFSN和B8B-PH-K-SLFSN的区别 |
B8B-PH-SM3-TB 日本压着端子 | 功能相似 | B8B-PH-SM4-TBLFSN和B8B-PH-SM3-TB的区别 |
