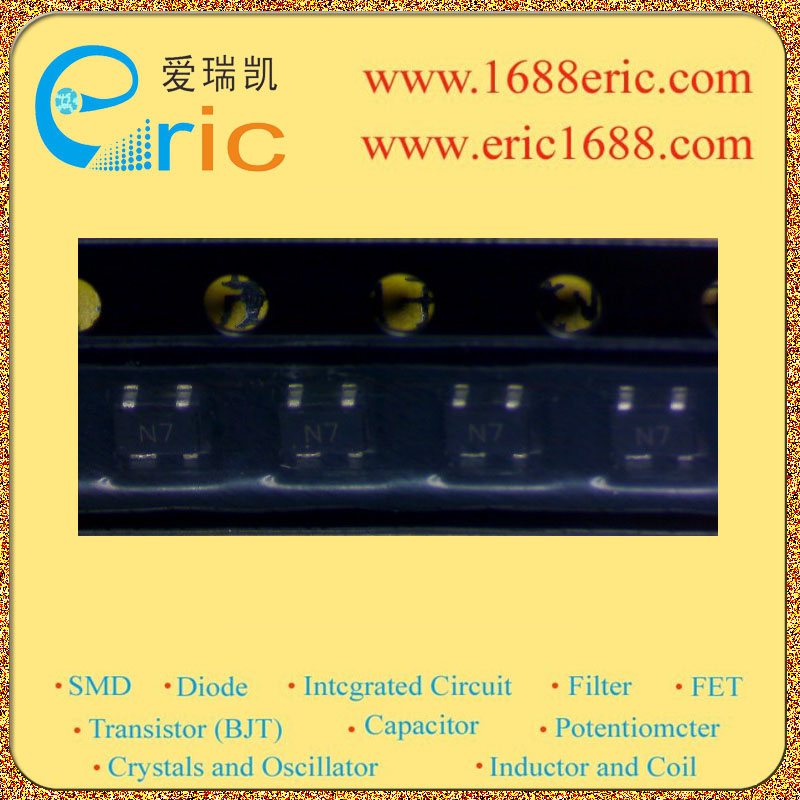

BFG540W图片1
BFG540W图片2
BFG540W图片3
BFG540W概述

NXP### 双极性晶体管,NXP Semiconductors

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 20V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 15V 集电极连续输出电流ICCollector CurrentIC| 120mA/0.12A 截止频率fTTranstion FrequencyfT| 9Ghz 直流电流增益hFEDC Current GainhFE| 100~250 管压降VCE(sat)Collector-Emitter Saturation Voltage| 耗散功率PcPower Dissipation| 500mW/0.5W Description & Applications| NPN 9 GHz wideband transistors FEATURES • High power gain • Low noise figure • High transition frequency • Gold metallization ensures excellent reliability. APPLICATIONS RF front end wideband applications in the GHz range, such as analog and digital cellular telephones, cordless telephones CT2, CT3, PCN, DECT, etc., radar detectors, pagers, satellite television tuners SATV, MATV/CATV amplifiers and repeater amplifiers in fibre-optic systems. DESCRIPTION NPN silicon planar epitaxial transistors in 4-pin dual-emitter SOT343N and SOT343R plastic packages. 描述与应用| NPN9 GHz的宽带 特点 •高功率增益 •低噪声系数 •高转换频率 •黄金金属确保卓越的可靠性。 应用 射频前端,宽带应用在GHz范围内,如模拟和数字移动电话,无绳电话(CT2,CT3,PCN,DECT等),雷达探测器,寻呼机,卫星电视调谐器(SATV),MATV/ CATV放大器在光纤系统中的中继放大器。 说明 NPN硅平面外延 晶体管的4针双射 SOT343N SOT343R塑料包。

BFG540W中文资料参数规格
技术参数

最小电流放大倍数hFE 100

工作温度Max 175 ℃

工作温度Min -65 ℃

耗散功率Max 500 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 SOT-343

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SOT-343

其他

产品生命周期 Unknown

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

BFG540W引脚图与封装图
BFG540W引脚图
BFG540W封装图
BFG540W封装焊盘图
在线购买BFG540W
型号: BFG540W
制造商: NXP 恩智浦
描述:NXP ### 双极性晶体管,NXP Semiconductors
替代型号BFG540W
型号/品牌 代替类型 替代型号对比

BFG540W

NXP 恩智浦

当前型号

当前型号

BFG540W,115

恩智浦

类似代替

BFG540W和BFG540W,115的区别

BFG540WT/R

飞利浦

功能相似

BFG540W和BFG540WT/R的区别
