B82476A1 系列线绕扼流圈B82476A1 系列贴片式功率电感器,带铁氧体磁芯和漆包铜线绕组。 高额定电流的 B82476A1 系列具有低直流电阻,适用于无铅回流焊接,请参照 JEDEC J-STD 020D。B82476A1 系列的应用包括:电源电压的滤波;耦合、去耦;直流/直流转换器;汽车电子;工业电子;消费电子产品 额定电感 - 10μH 至 470μH 额定电流 - 3.90A 至 0.5A 温度范围高达 +150°C ### Epcos 非标准表面安装电感器(扼流圈)

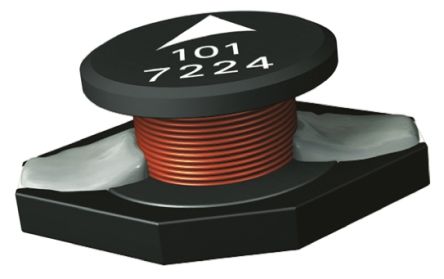

B82476A1 系列线绕扼流圈
B82476A1 系列贴片式功率器,带铁氧体磁芯和漆包铜线绕组。 高额定电流的 B82476A1 系列具有低直流电阻,适用于无铅回流焊接,请参照 JEDEC J-STD 020D。B82476A1 系列的应用包括:电源电压的滤波;耦合、去耦;直流/直流转换器;汽车电子;工业电子;消费电子产品
额定电感 - 10μH 至 470μH
额定电流 - 3.90A 至 0.5A
温度范围高达 +150°C
欧时:
### B82476A1 系列线绕扼流圈B82476A1 系列贴片式功率电感器,带铁氧体磁芯和漆包铜线绕组。 高额定电流的 B82476A1 系列具有低直流电阻,适用于无铅回流焊接,请参照 JEDEC J-STD 020D。B82476A1 系列的应用包括:电源电压的滤波;耦合、去耦;直流/直流转换器;汽车电子;工业电子;消费电子产品 额定电感 - 10μH 至 470μH 额定电流 - 3.90A 至 0.5A 温度范围高达 +150°C ### Epcos 非标准表面安装电感器(扼流圈)
e络盟:
功率电感SMD, 22 µH, 2.7 A, 绕线, 2.6 A, B82476A1系列, 12.95mm x 9.4mm x 5.08mm
Allied Electronics:
B82476A1 WireWound SMDinductor w/ FerriteCore, 22 uH +/-20%WireWound 2.7A Idc
Verical:
Inductor Power Unshielded Wirewound 22uH 20% 100KHz Ferrite 2.7A 0.05Ohm DCR Automotive T/R
Newark:
# EPCOS B82476A1223M000 Surface Mount Power Inductor, B82476A1 Series, 22 H, 10%, Wirewound, 0.05 ohm, 2.7 A
额定电流 2.7 A
容差 ±20 %
电感 22 µH
共振频率 20.0 MHz
电感公差 ±10 %
测试频率 0.1 MHz
电阻DC) 0.05 Ω
工作温度Max 150 ℃
电阻DC Max 0.05 Ω
安装方式 Surface Mount
封装 12.95mm x 9.4mm x 5.08mm
长度 12.95 mm
高度 5.08 mm
封装 12.95mm x 9.4mm x 5.08mm
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
B82476A1223M000 Epcos 爱普科斯 | 当前型号 | 当前型号 |
DO3316P-223MLD 线艺 | 功能相似 | B82476A1223M000和DO3316P-223MLD的区别 |
