B380-13-F参数规格_中文资料_数据手册PDF

B380-13-F概述

B380 系列 80 V 3 A 高压肖特基势垒整流器 - DO-214AB

B380 Series 80 V 3 A High Voltage Schottky Barrier Rectifier - DO-214AB

得捷:
DIODE SCHOTTKY 80V 3A SMC

立创商城:
80V 3A 790mV@3A

e络盟:
肖特基整流器, 80 V, 3 A, 单, DO-214AB, 2 引脚, 790 mV

艾睿:
Diode Schottky 80V 3A Automotive 2-Pin SMC T/R

Allied Electronics:
Diode Schottky 80V 3A 2Pin SMC

安富利:
Diode Schottky 80V 3A 2-Pin SMC T/R

Chip1Stop:
Diode Schottky 80V 3A 2-Pin SMC T/R

Verical:
Diode Schottky 80V 3A Automotive 2-Pin SMC T/R

Win Source:
DIODE SCHOTTKY 80V 3A SMC

B380-13-F中文资料参数规格

技术参数

额定电压DC 80.0 V

额定电流 3.00 A

电容 100 pF

输出电流 ≤3.00 A

针脚数 2

正向电压 0.79 V

极性 Standard

反向恢复时间 25 ns

正向电流 3 A

最大正向浪涌电流（Ifsm） 100 A

正向电压Max 790mV @3A

正向电流Max 3 A

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMC

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.5 mm

封装 SMC

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

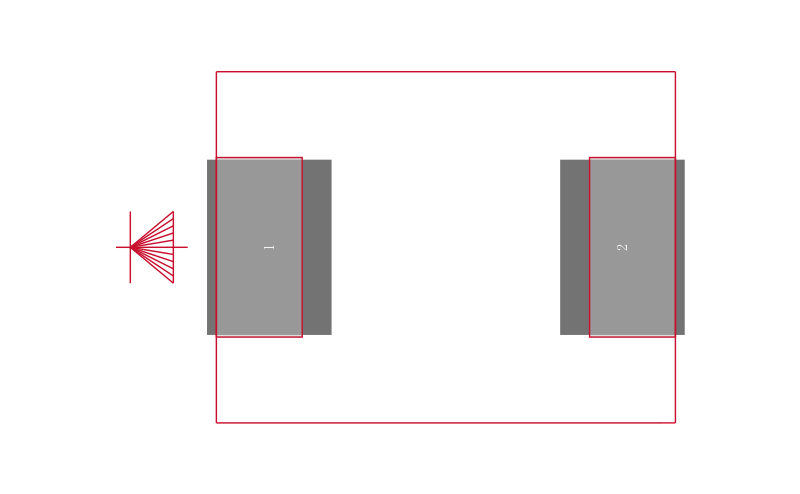

B380-13-F引脚图与封装图

在线购买B380-13-F

型号： B380-13-F

制造商： Diodes 美台

描述：B380 系列 80 V 3 A 高压肖特基势垒整流器 - DO-214AB

立即咨询

替代型号B380-13-F

型号/品牌	代替类型	替代型号对比
B380-13-F Diodes 美台	当前型号	当前型号
B360-13-F 美台	类似代替	B380-13-F和B360-13-F的区别
B370-13-F 美台	类似代替	B380-13-F和B370-13-F的区别
SK35-7-F 美台	类似代替	B380-13-F和SK35-7-F的区别
