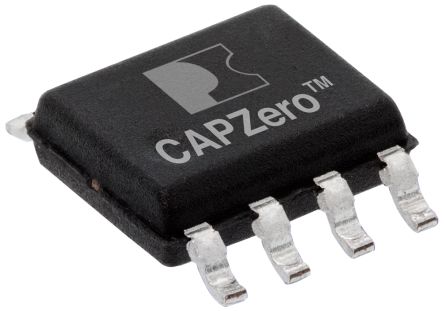

CAP012DG

CAPZero IC，Power Integrations Power Integrations 系列** CAPZero 交流-直流转换器，Power Integrations

CAPZero IC，

.

* CAPZero**™ 集成电路 IC 是智能高电压开关，设计用于减少开关电源中与与 X 电容器放电电阻器相关的功耗。 **CAPZero** 电容器放电 IC 设计用于满足新型无负载和待机电源效率要求。

.

*CAPZero** 集成电路 IC 会限制 X 电容器安全放电电阻器中的电流。 这会导致功率损耗低于 5 mW（230 V 交流时）且在选择合适的 X 电容器时具有更大灵活性，用于特定应用，从而优化不同模式 EMI 滤波。

.

*CAPZero** 操作可确保符合安全法规，且通过放电电阻器对 X 电容器自动放电。 **CAPZero** 系列可在较低电压下安全工作，如工业 18 或 24 V 交流电源。

**CAPZero** 电容器放电集成电路系列适用于所有利用 X 电容器的交流到直流转换器应用。 它们是两个接线端子设备且提供两个电压等级，825V 和 1000V。 应用包括需要 ErP Lot 6 合规性的电视/监视器、笔记本电脑、打印机、工作站电脑、超低/空载适配器、和设备。

CAPZero 是 Power Integrations 新类产品，设计用于减少与 X 电容器放电电阻相关的开关电源中不必要的功率损耗。当使用交流电压时，CAPZero 阻断 X 电容器安全放电电阻器中的电流，在 230 V 交流时功率损耗降低至 5 mW 以下。当交流电压断开时，CAPZero 通过并联连接放电电阻器自动放电 X 电容器。该操作允许在选择 X 电容器时具有完全的灵活性，以优化差模 EMI 滤波并降低电感器成本，而功耗没有变化。

简化了 EMI 滤波器设计

仅需两个端子

封装和印刷电路板上具有 >4 mm 爬电距离

高共模浪涌抗扰性

耐受高差分浪涌

230 V 交流时 <5 mW 功耗

### 电容器放电 IC
