CM2020-01TR

CM2020-01TR图片1

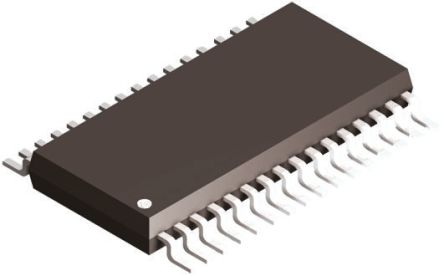

CM2020-01TR图片2
CM2020-01TR图片3

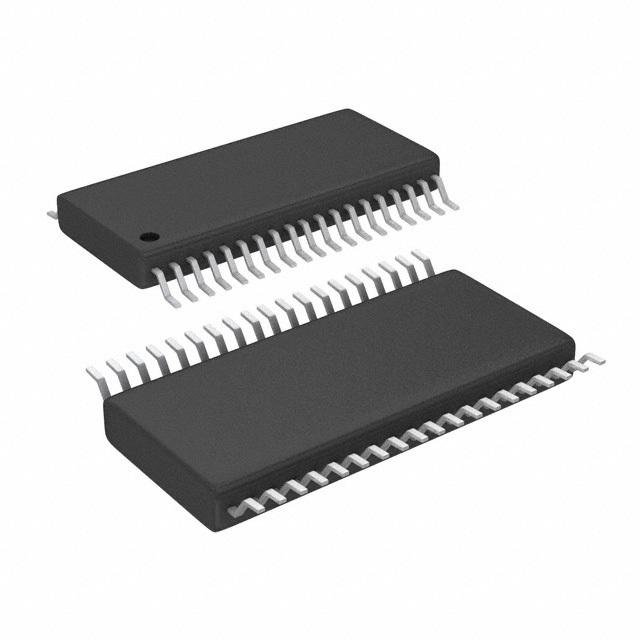

CM2020-01TR图片4
CM2020-01TR图片5
CM2020-01TR图片6
CM2020-01TR图片7
CM2020-01TR图片8
CM2020-01TR图片9
CM2020-01TR图片10
CM2020-01TR图片11

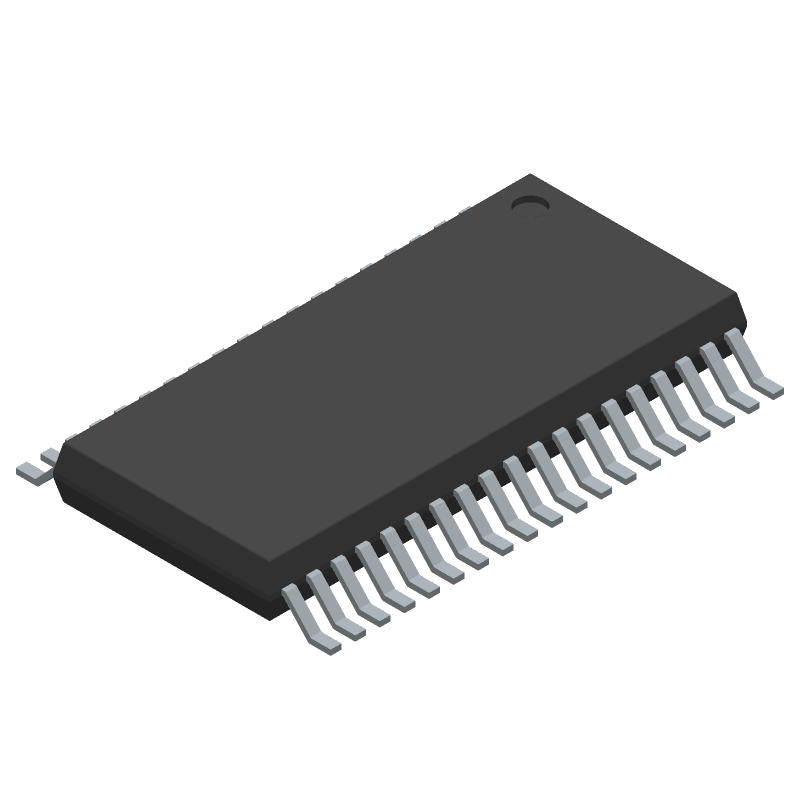

CM2020-01TR图片12
CM2020-01TR概述

ON SEMICONDUCTOR  CM2020-01TR  HDMI TRANSMITTER PORT PROTECTION, TSSOP 新

HDMI 发射器端口保护和接口

### 瞬态电压抑制器,On Semiconductor


得捷:
IC HDMI PROTECTOR 38TSSOP


欧时:
TVS 二极管阵列 ON Semiconductor CM2020-01TR 双向, 38针 TSSOP封装


贸泽:
Interface - Specialized HDMI Port P/I Device


艾睿:
HDMI Transmitter Port Protection and Interface Device 38-Pin TSSOP T/R


Allied Electronics:
CM2020-01TR; Bi-Directional TVS Diode Array; 38-Pin TSSOP


安富利:
HDMI Transmitter Port Protection and Interface Device 38-Pin TSSOP T/R


富昌:
CM2020 Series 5V 110 uA HDMI Transmitter Port Protection and Interface Device


Chip1Stop:
HDMI Transmitter Port Protection and Interface Device 38-Pin TSSOP T/R


Verical:
HDMI Transmitter Port Protection and Interface Device 38-Pin TSSOP T/R


Newark:
# ON SEMICONDUCTOR  CM2020-01TR  HDMI TRANSMITTER PORT PROTECTION, TSSOP


力源芯城:
HDMI发送器端口保护和接口设备


Win Source:
IC HDMI XMITTER PORT P/I 38TSSOP


CM2020-01TR中文资料参数规格
技术参数

电源电压DC 5.50V max

电容 1.2 pF

无卤素状态 Halogen Free

供电电流 110 µA

针脚数 38

最大反向电压(Vrrm) 5.5V

最小反向击穿电压 6 V

最大反向漏电流(Ir) 1uA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

输入电压 5 V

封装参数

安装方式 Surface Mount

引脚数 38

封装 TSSOP-38

外形尺寸

长度 9.7 mm

宽度 4.4 mm

高度 0.9 mm

封装 TSSOP-38

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2500

制造应用 消费电子,DVD-RW 播放器,机顶盒, 通信与网络, 消费电子产品, 便携式器材, Consumer Electronics, Communications & Networking, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

CM2020-01TR引脚图与封装图

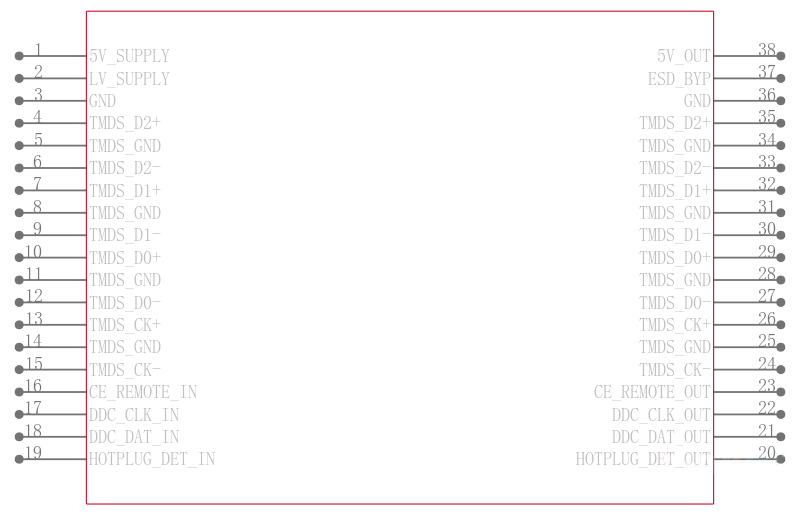

CM2020-01TR引脚图

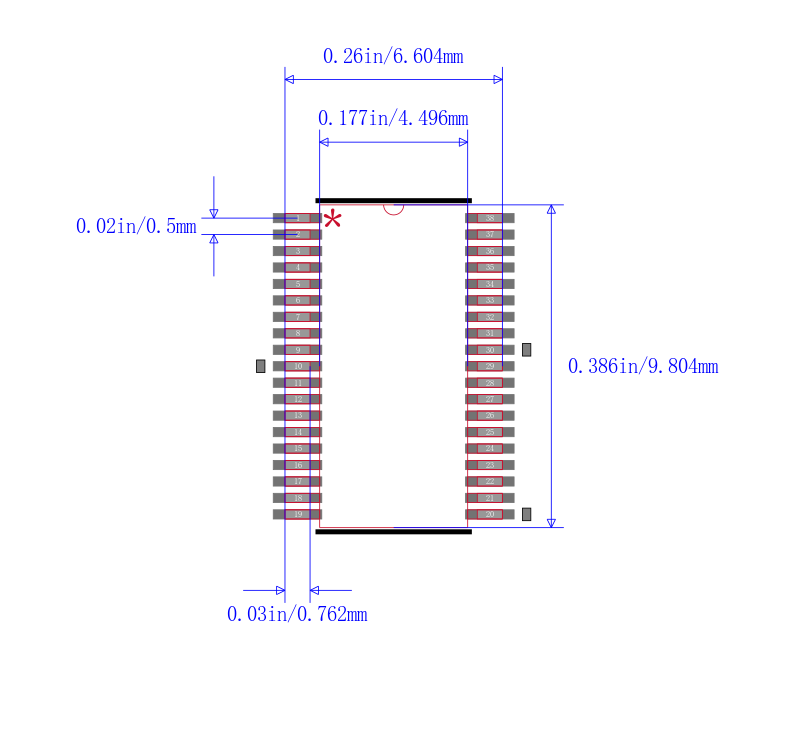

CM2020-01TR封装图

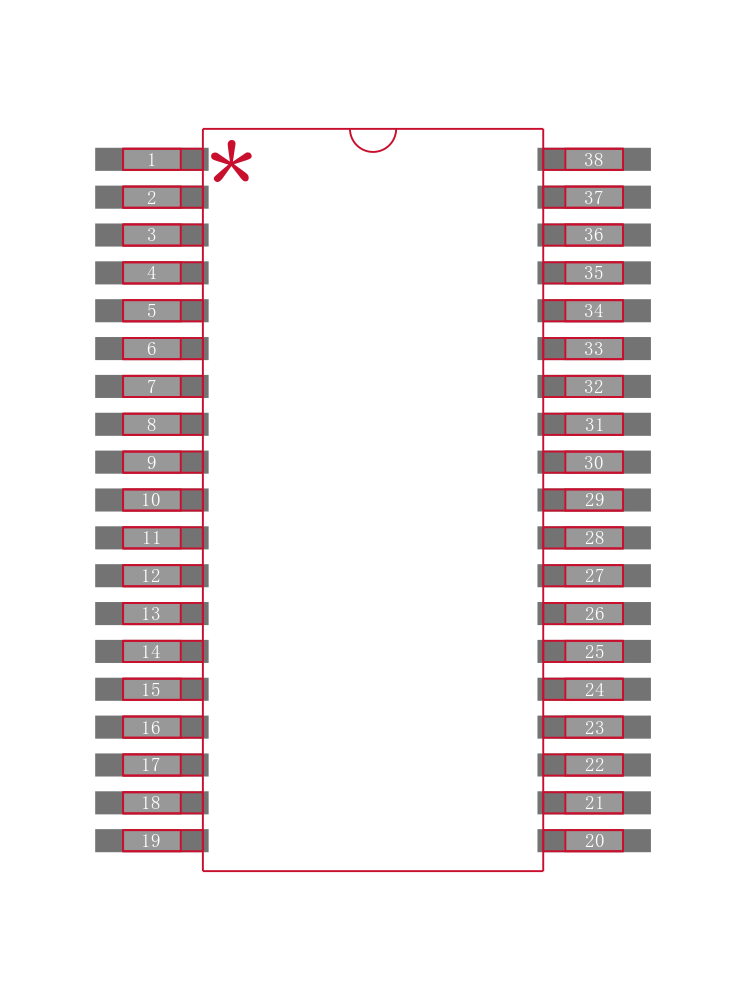

CM2020-01TR封装焊盘图
在线购买CM2020-01TR
型号: CM2020-01TR
描述:ON SEMICONDUCTOR  CM2020-01TR  HDMI TRANSMITTER PORT PROTECTION, TSSOP 新
替代型号CM2020-01TR
型号/品牌 代替类型 替代型号对比

CM2020-01TR

ON Semiconductor 安森美

当前型号

当前型号

TPD12S521DBTR

德州仪器

功能相似

CM2020-01TR和TPD12S521DBTR的区别
