CD74HCT393E概述

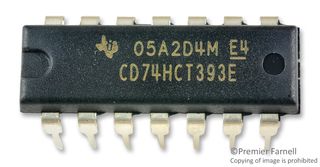

TEXAS INSTRUMENTS  CD74HCT393E  芯片, 74HCT CMOS逻辑器件

IC 二进制计数器 2 个元件 4 钻头 负边沿 14-PDIP


得捷:
IC DUAL 4-STG BIN COUNTER 14-DIP


立创商城:
CD74HCT393E


德州仪器TI:
High Speed CMOS Logic Dual 4-Stage Binary Counter


e络盟:
二进制波纹计数器, HCT系列, 27MHZ, 4.5 V至5.5 V, DIP-14


艾睿:
Counter/Divider Dual 4-Bit Binary UP 14-Pin PDIP Tube


安富利:
Counter/Divider Dual 4-Bit Binary UP 14-Pin PDIP Tube


Chip1Stop:
Counter/Divider Dual 4-Bit Binary UP 14-Pin PDIP Tube


TME:
IC: digital; 4bit, binary counter; Channels:2; Series: HCT; THT


Verical:
Counter/Divider Dual 4-Bit Binary UP 14-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  CD74HCT393E  Binary Ripple Counter, HCT Family, 27 MHz, 4.5 V to 5.5 V, DIP-14


DeviceMart:
IC DUAL 4-STG BIN COUNTER 14-DIP


Win Source:
IC DUAL 4-STG BIN COUNTER 14-DIP


CD74HCT393E中文资料参数规格
技术参数

数字逻辑电平 CMOS

电源电压DC 4.50V ~ 5.50V

输出接口数 4

输出电压 ≤6.00 V

通道数 2

针脚数 14

时钟频率 27 MHz

位数 4

电压波节 5.00 V

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

封装 DIP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用 工业, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

CD74HCT393E引脚图与封装图
CD74HCT393E引脚图
CD74HCT393E封装图
CD74HCT393E封装焊盘图
在线购买CD74HCT393E
型号: CD74HCT393E
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  CD74HCT393E  芯片, 74HCT CMOS逻辑器件
替代型号CD74HCT393E
型号/品牌 代替类型 替代型号对比

CD74HCT393E

TI 德州仪器

当前型号

当前型号

CD74HCT393EE4

德州仪器

类似代替

CD74HCT393E和CD74HCT393EE4的区别

SN74LS93N

德州仪器

功能相似

CD74HCT393E和SN74LS93N的区别

SN74HC393DR

德州仪器

功能相似

CD74HCT393E和SN74HC393DR的区别
